1. 물리적 데이터베이스

관계형 데이터베이스의 테이블과 레코드들은 디스크에 저장된다.

운영체제가 관리하는 파일 시스템을 이용한다.

- 기본 저장 구조 : 파일

- 입출력 단위 : 블록 (512 bytes ~ 수천 bytes)

2. 테이블의 물리적 저장 구조

파일 : 하나 이상의 테이블들을 저장

블록 : 하나 이상의 레코드들을 저장

각 블록은 하나의 테이블에 속한다.

3. 블록 내 레코드 저장 방식

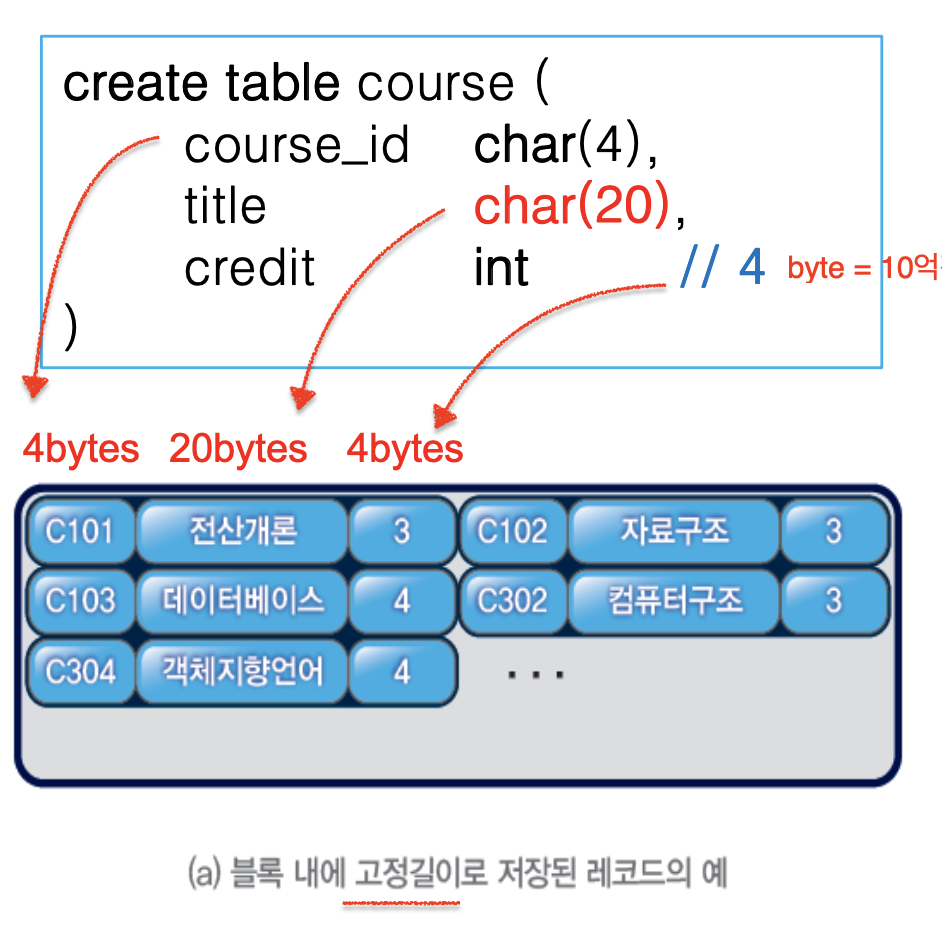

1) 고정 길이로 저장된 레코드

-> 전체길이 = 28 x 5 = 140 bytes

2) 가변 길이로 저장된 레코드

-> 전체 길이 : 90 bytes(한 단어당 2byte 가정)

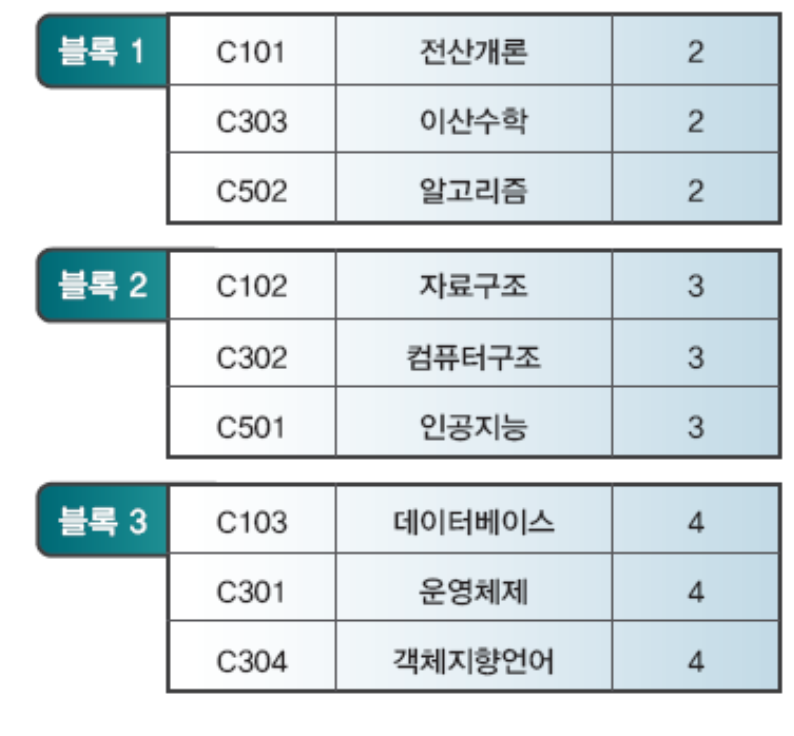

4. 클러스터링

: 자주 검색되는 필드를 기준으로 관련된 레코드들을 같은 블록이나 인접한 블록에 저장하여 검색 성능을 높이는 방법이다.

ex) credit 필드를 기준으로 클러스터링

5. 인덱스

: 레코드에 대한 물리적 저장 위치를 별도로 기록한다.

- 레코드가 저장된 위치를 빨리 찾기 위해 사용한다.

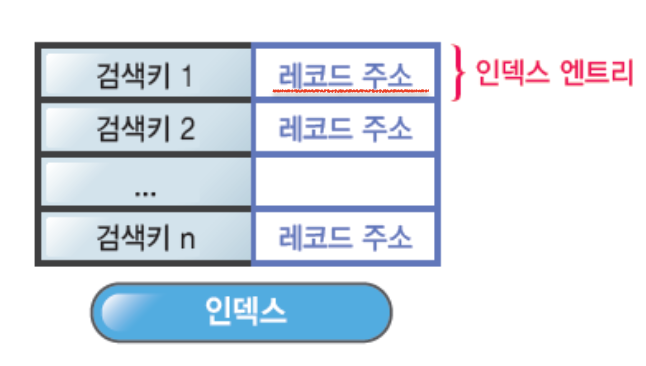

1) 인덱스의 구조

- 인덱스 엔트리 : (검색 키, 주소) 쌍

- 검색 키 : 테이블에 속한 한 개 이상의 필드 값들이다.

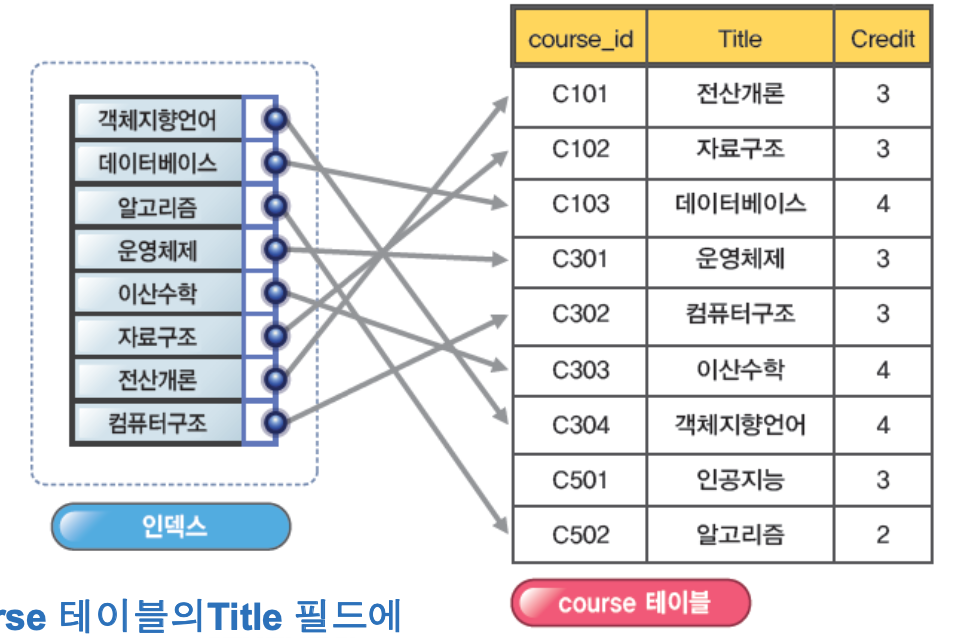

- course 테이블의 Title 필드에 대한 인덱스이다.

2) SQL 질의와 인덱스

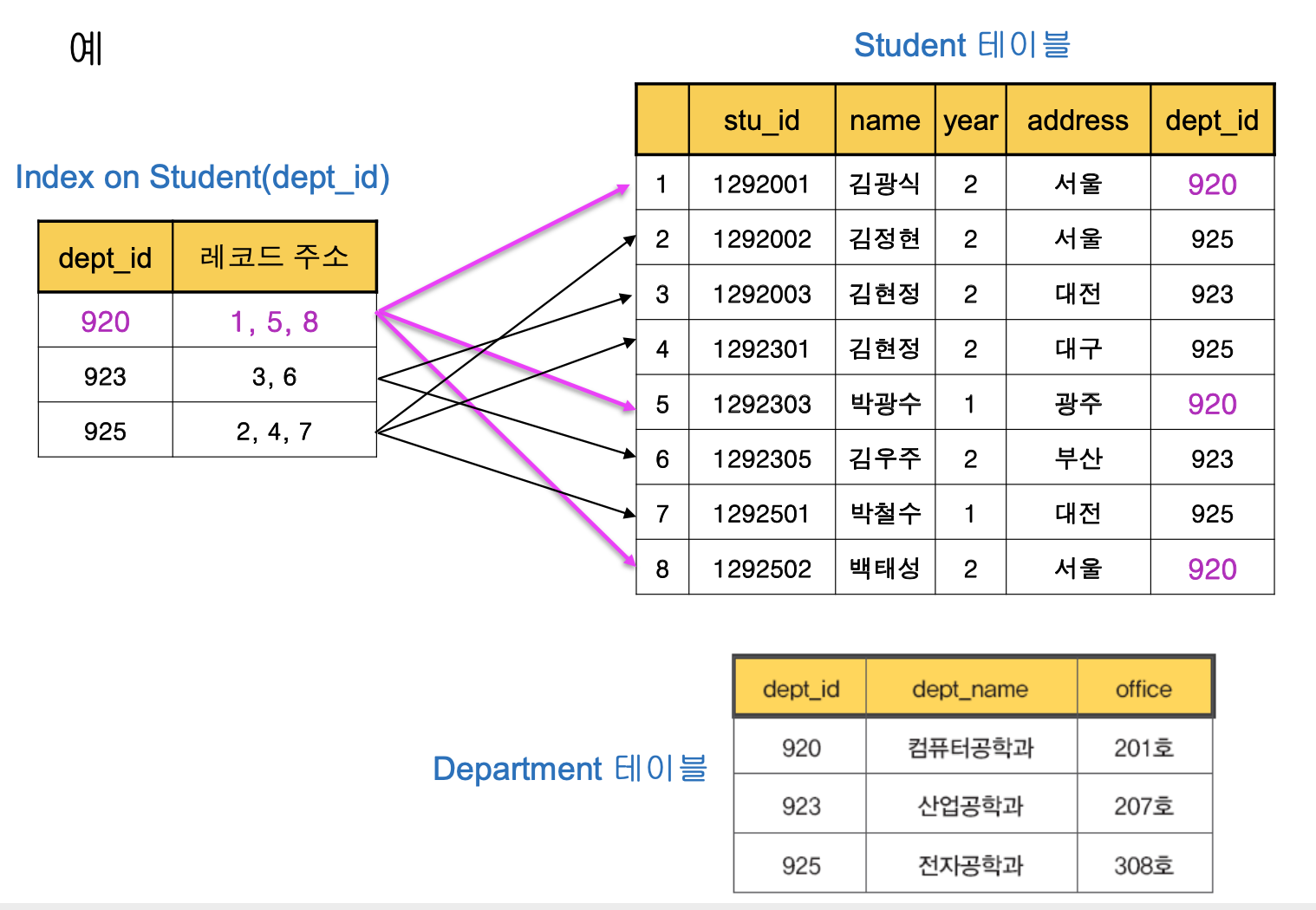

ex 1) 인덱스가 생성된 필드에 대한 조건을 포함하는 질의 처리 시 활용 예

: student 테이블의 레코드 수가 10,000개, dept_id가 '920'인 레코드가 500개라고 가정한다.

SELECT *
FROM STUDENT
WHERE DEPT_ID = '920' AND ADDRESS = '서울';

- 인덱스가 없을 경우,

모든 레코드를 순차적으로 검색해야 하므로 10,000개의 레코드를 모두 검색해야 한다.

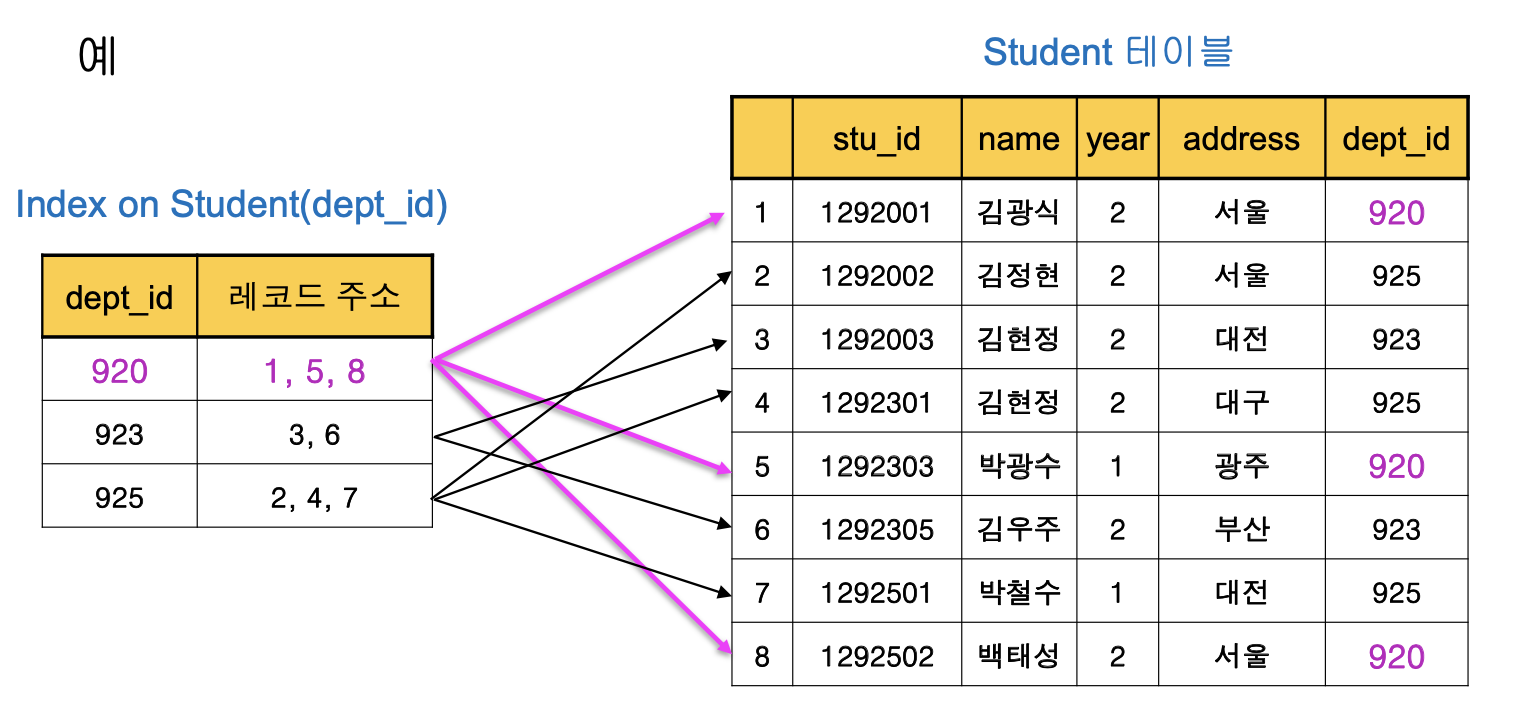

- dept_id 필드에 인덱스가 있을 경우,

dept_id가 '920'인 레코드들만 검색 가능하다. -> 500개의 레코드만 검색하면 된다.

ex 2) Join 연산의 효율적인 처리

student 테이블의 레코드 수가 10,000개, department 테이블의 레코드 수가 100개라고 가정한다.

SELECT COUNT(*)
FROM STUDENT S, DEPARTMENT D
WHERE ADDRESS = '서울' AND S.DEPT_ID = D.DEPT_ID;

- 인덱스가 없을 경우,

: 조인 연산을 위해 student 와 department 테이블을 모두 순차적으로 검색해야 한다.

-> 시간 비용 : 10,000 x 100

- student 테이블에 dept_id 필드에 대한 인덱스가 구축되어 있다면,

: department 테이블을 순차적으로 조회하면서

각 레코드의 dept_id 값에 대해 위 인덱스를 사용하여 student 테이블에대응되는 레코드를 직접 조회한다.

-> 시간 비용 : 10,000 + 100

ex 3) 인덱스 만을 이용한 질의 처리

SELECT DEPT_ID, COUNT(*)
FROM STUDENT
GROUP BY DEPT_ID

- 인덱스가 없을 경우,

student 테이블의 모든 레코드를 조회해야 한다.

- student 테이블에 dept_id 필드에 대한 인덱스가 있을 경우,

인덱스에서 각 dept_id 값에 대한 인덱스 엔트리 개수를 세면 된다.

테이블에 접근할 필요도 없다.

3) 기본 키와 인덱스

: 기본 키에 대해서는 대부분의 DBMS가 자동으로 인덱스를 생성한다.

< 인덱스의 장단점 >

장점

- 검색 속도 향상

단점

- 테이블에 레코드를 삽입, 삭제, 수정 시 인덱스도 갱신이 필요하다.

- 인덱스의 개수가 많으면 삽입, 삭제, 수정 연산 속도가 저하된다.

- 인덱스를 저장하기 위한 디스크 공간이 필요하다.

-> 질의(검색) 시간 및 빈도, 삽입/삭제/수정 시간 및 빈도, 저장 공간의 크기 등을 종합적으로 고려하여 결정해야 한다.

1. 정규화 란?

: 불필요한 데이터 중복을 피하기 위해 스키마를 분해하는 과정

: 함수적 종속이 중요한 역할을 함

정규화의 효과

: 이상현상 방지 , 데이터 중복으로 인한 문제 해결

단, 함수적 종속이 유지되도록 데이터베이스를 설계해야 함

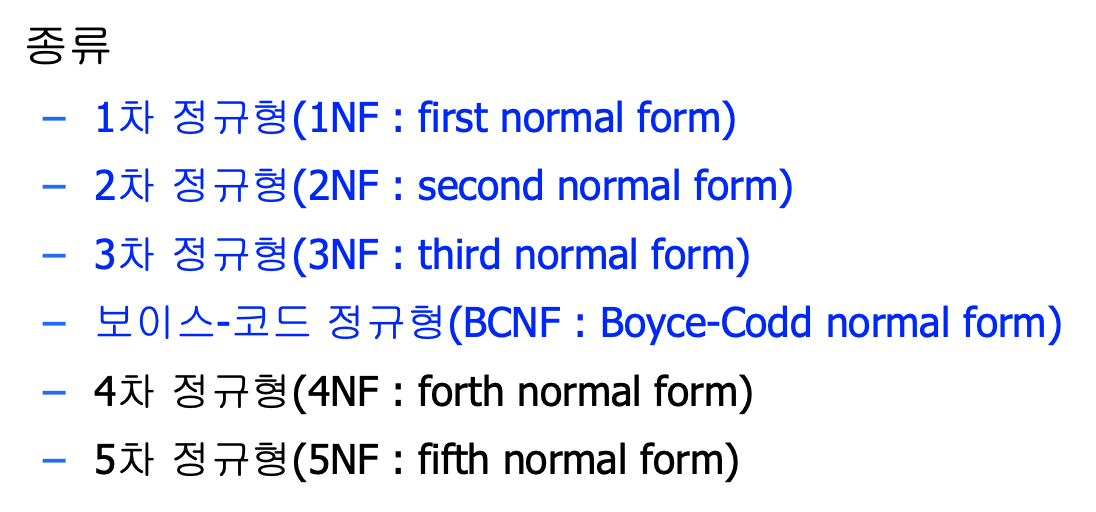

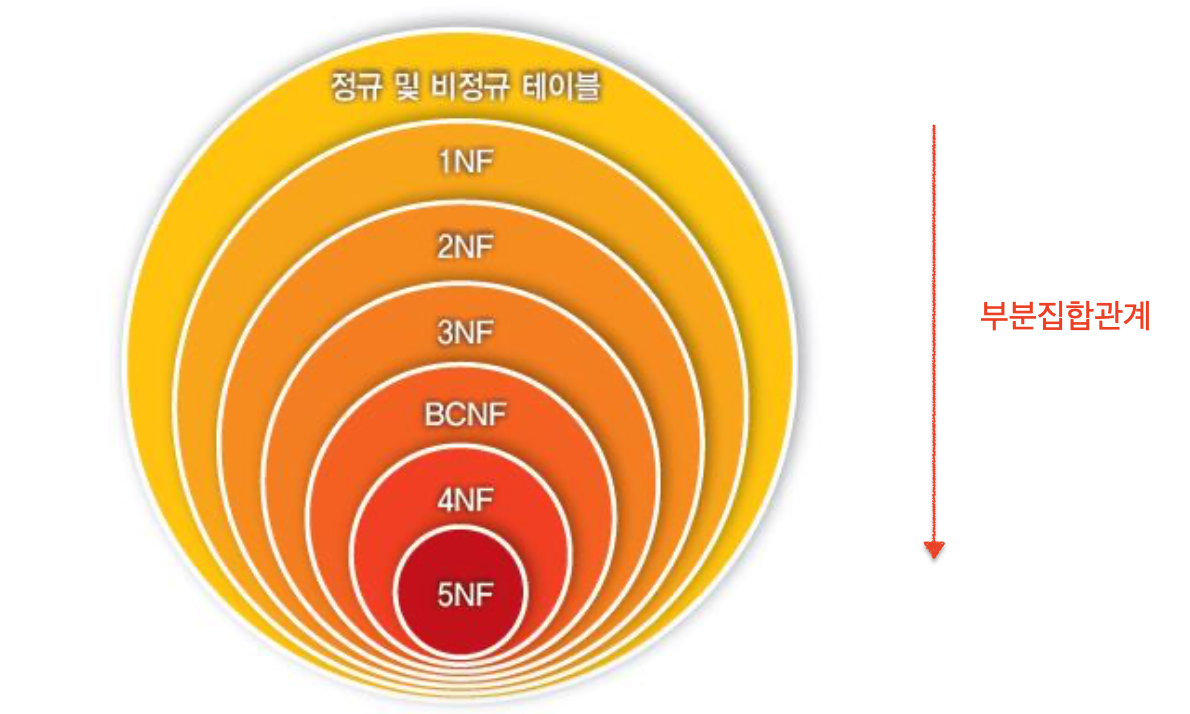

2. 정규형

: 각 단계별 정규화 과정을 통해 분해된 테이블들의 구조

< 테이블의 분해 조건 >

1) 종속성 보존 분해

: 분해되기 전의 함수적 종속들이 분해 후에도 유지되어야 함

테이블 R이 R1, R2 로 분해되었을 경우,

{FD(R1) U FD(R2)} = FD(R) 을 만족할 때 종속성이 보존된다 고 한다.

2) 무손실 조인 분해

테이블 R이 R1, R2 로 분해되었을 경우,

ex) 무손실 조인 분해의 예

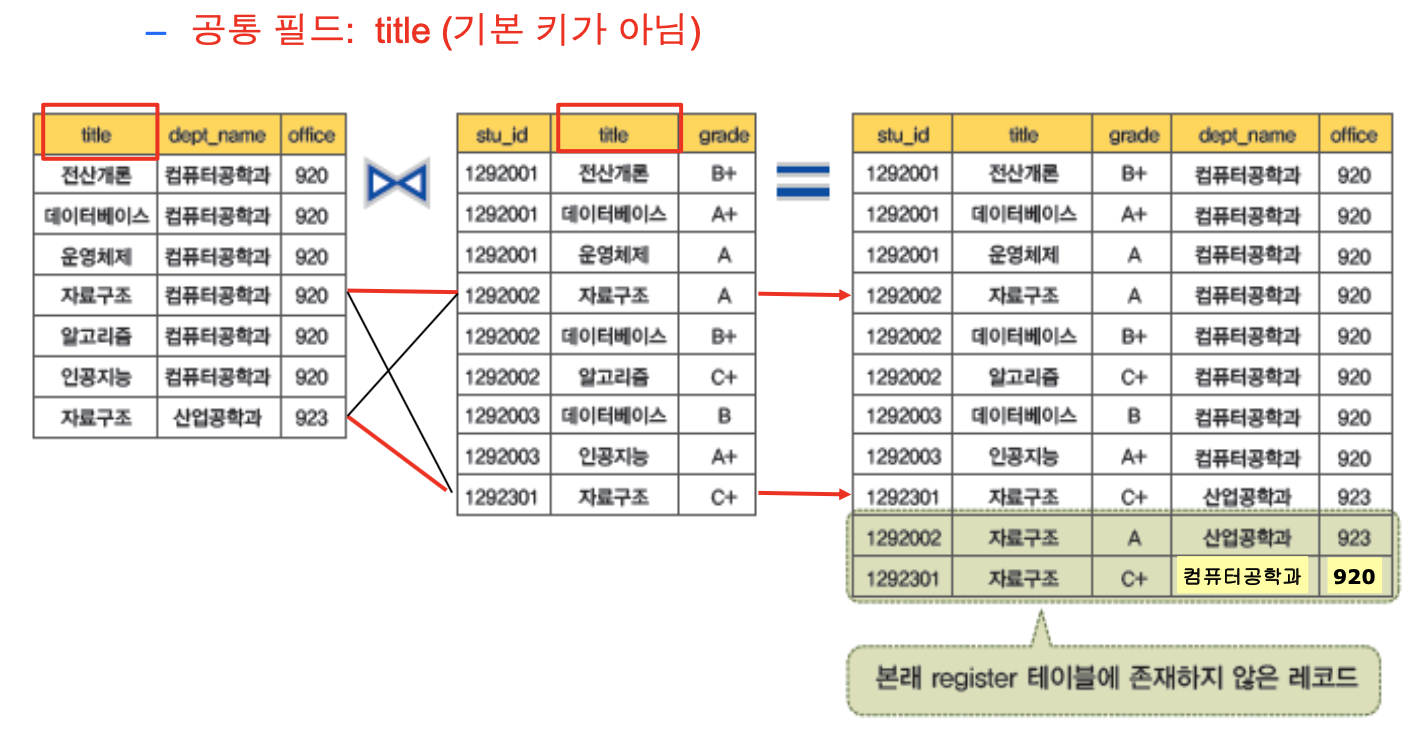

ex) 손실 조인 분해의 예

3. 1차 정규형

1) 정의

: 모든 도메인이 원자값으로만 구성되어 있을 때

( 관계형 데이터 모델의 정의를 따르는 모든 테이블은 1차 정규형이다. )

2) 1차 정규형의 문제점

: 삽입, 삭제, 수정 이상

3) 문제의 원인

부분 종속 : 키가 아닌 필드(A)가 피의 일부인 필드(X) 에 함수적으로 종속되는 경우

ex)

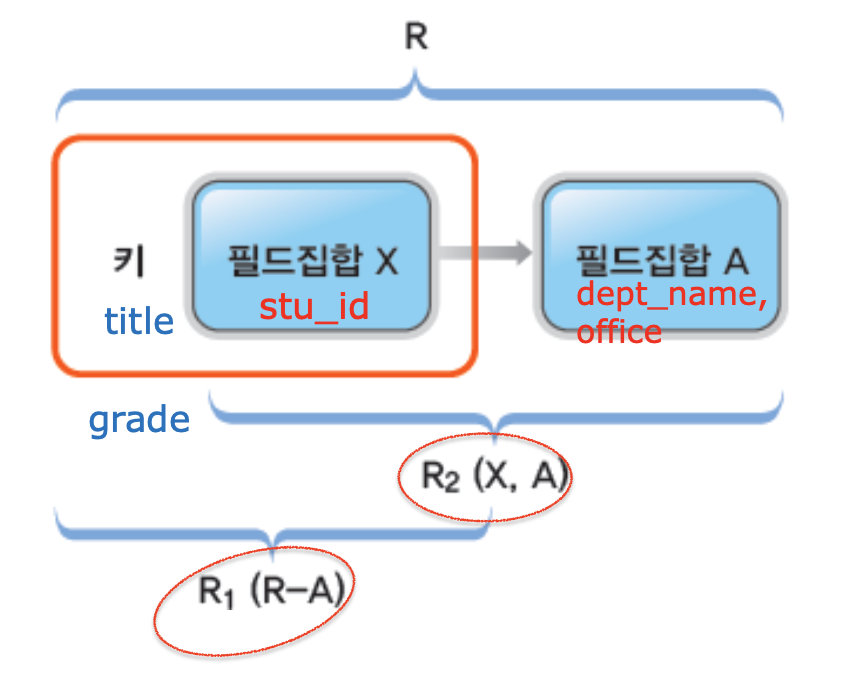

4. 2차 정규형

: 부분 종속의 제거

BUT ! 부분 종속의 제거하였다고 하더라도, 추가적인 부분 종속이 남아있는지 확인해야 한다.

+ 테이블을 정규화하더라도 함수적 종속이 그대로 유지된다.

즉, 2차 정규형은 종속성 보존 분해가 지켜진다.

1) 2차 정규형 정의

: 테이블 R에서 키가 아닌 모든 필드가 키에 함수적으로 종속되며, 부분 종속이 존재하지 않으면 2차 정규형이다.

- 하나의 필드가 키가 되는 경우는 모두 2차 정규형이다.

- 부분 종속에 의한 (삽입/삭제/수정) 이상현상이 발생하지 않는다.

2) 2차 정규형의 문제

: 아직도 삽입 / 삭제 / 수정 이상현상이 존재(부분 종속으로 인한 문제 제외)

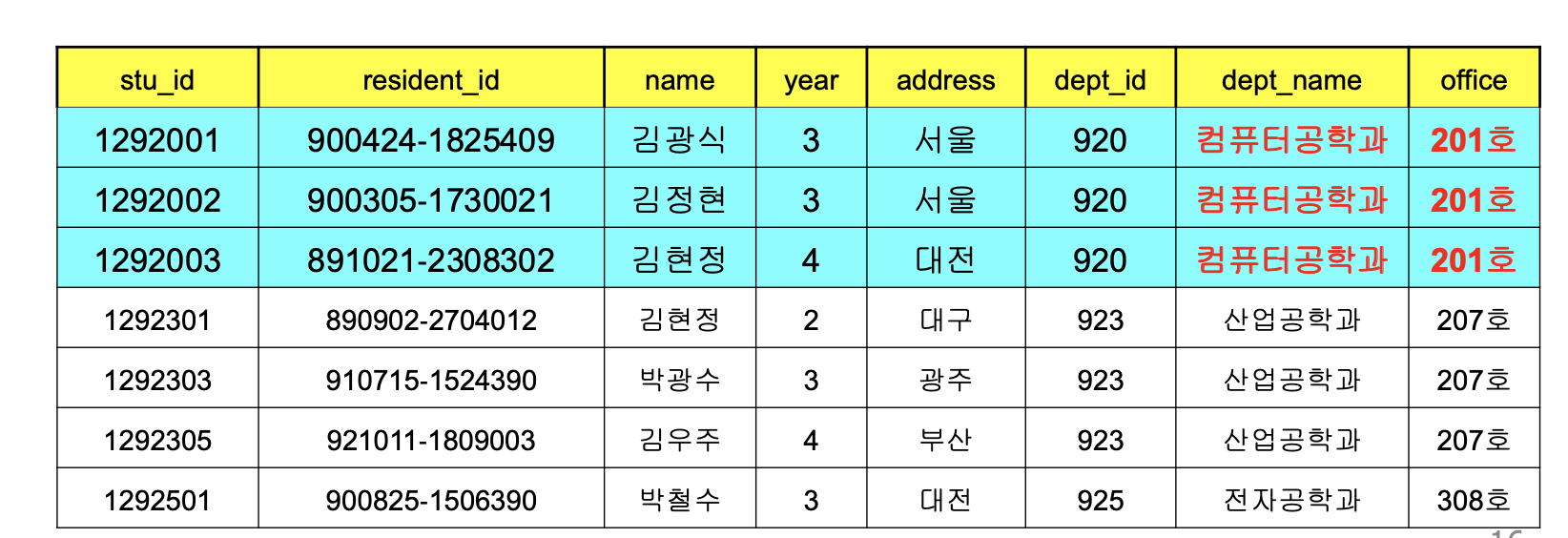

삽입 이상

: '물리학과'의 사무실이 '930호'라는 정보를 삽입할 경우, '물리학과'에 소속된 학생이 없으면 삽입 불가능

삭제 이상

: 학번이 '1292301'인 학생 정볼를 삭제할 경우, 산업공학과의 정보도 함께 삭제됨

수정 이상

: 컴퓨터공학과의 사무실을 변경할 경우 3개의 레코드에 대해 모두 변경해야 함

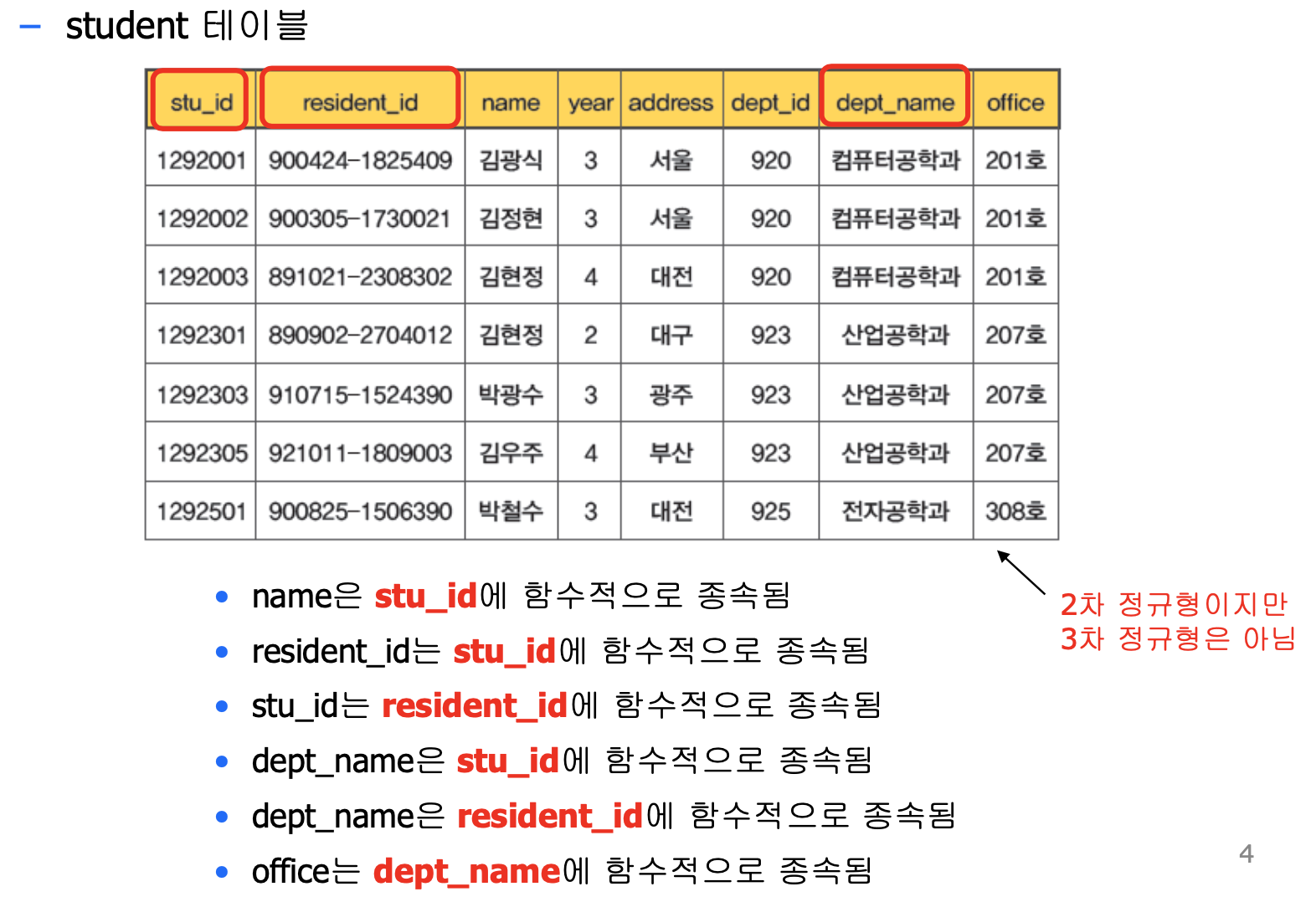

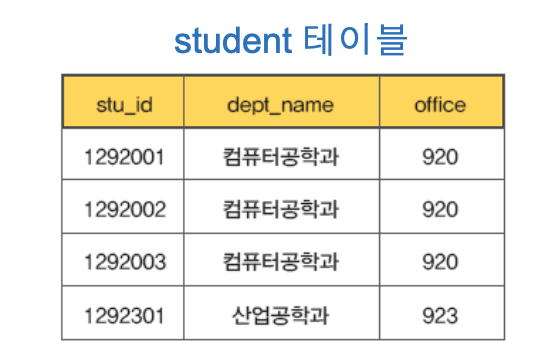

3) 문제의 원인

: 기본키의 이행 종속

stu_id -> dept_name

dept_name -> office

stu_id -> office

즉, office 필드가 stu_id에 이행 종속된다.(다른 필드를 거쳐 종속됨)

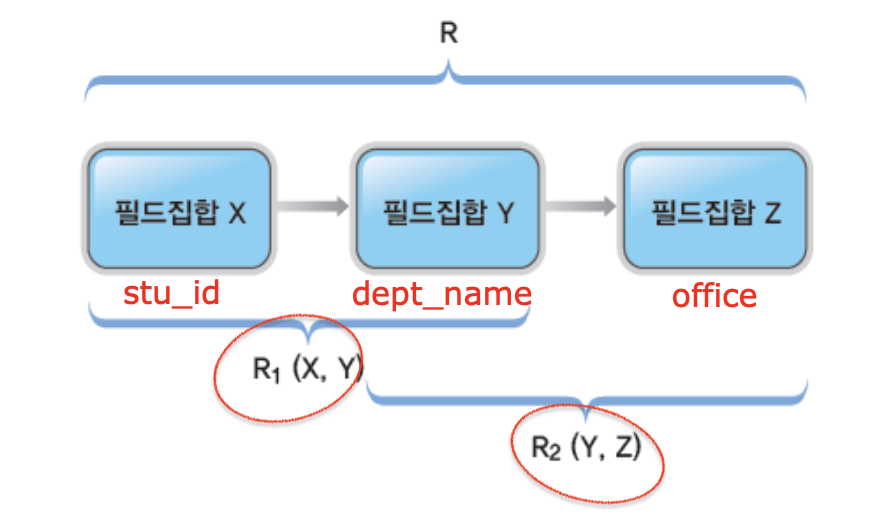

5. 3차 정규형

: 이행 종속 분해

1) 정의

: 테이블 R이 2차 정규형이면서, 키에 속하지 않은 모든 필드가 기본 키에 이행 종속되지 않는다면 3차 정규형이다.

2) 3차 정규형의 문제점

부분 종속과 이행 종속이 존재하지 않음

BUT

삽입 이상

: '홍길동' 교수가 '자료구조'를 강의한다는 사실을 저장할 경우, 수강생이 없으면 저장할 수 없음

삭제 이상

: 학번이 '1292001'인 학생이 '운영체제'를 수강한다는 사실을 삭제할 경우, '장민석' 교수가 '운영체제'를 강의한다는 사실도 함께 삭제됨

수정 이상

: '박철재' 교수가 강의하는 과목이 '운영체제'로 변경되는 경우, 2개의 레코드를 변경해야 함

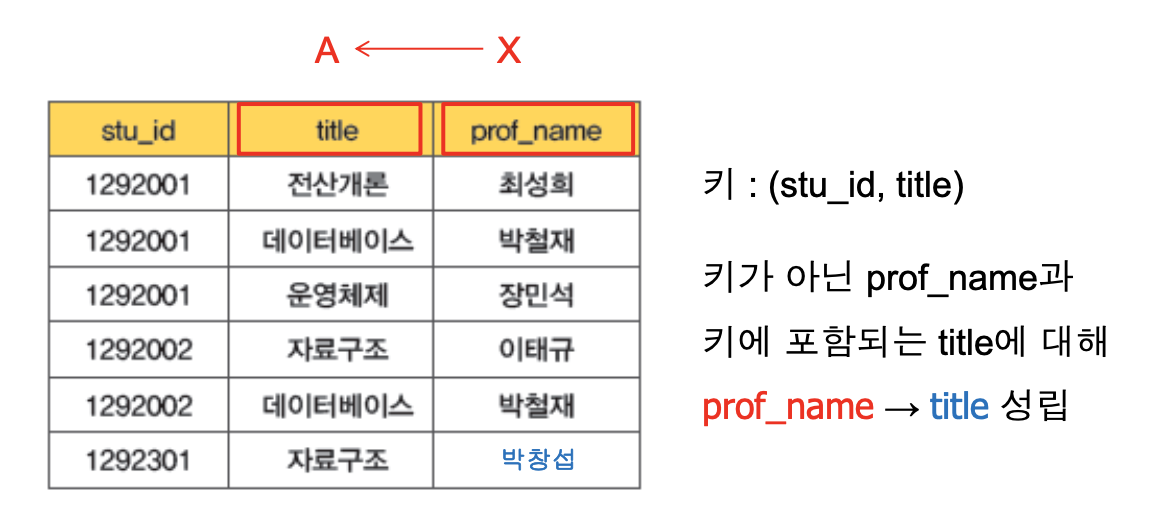

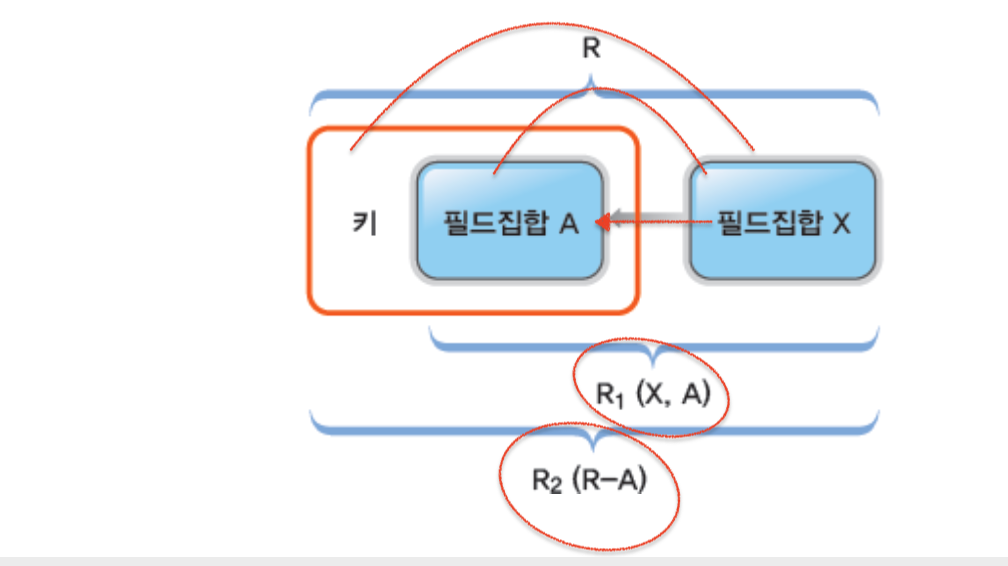

3) 문제 발생의 원인

: 키에 포함되는 필드 집합 A와 키에 포함되지 않는 필드 집합 X에 대하여

X->A 라는 함수적 종속이 존재할 경우, 데이터 중복이 발생

-> 부분 종속과 반대 !

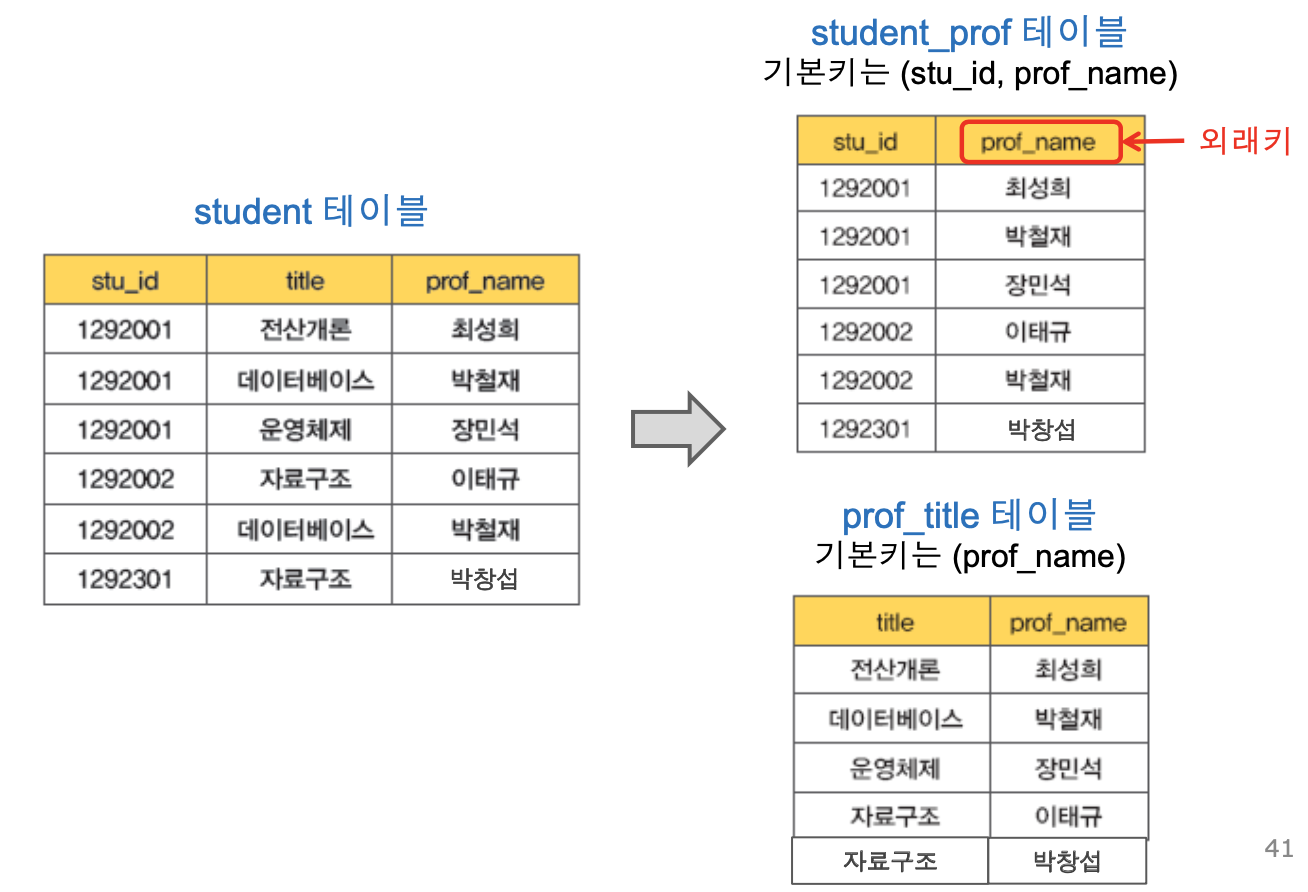

6. 보이스 코드 정규형

: 분해

1) 정의

: 테이블 R에 존재하는 모든 함수적 종속에서 결정자가 후보키인 정규형

2) 보이스 코드 정규형의 문제점

: 함수적 종속이 보존되지 않을 수 있음

7. 관계형 데이터베이스 설계 원칙

이상 현상 방지 vs 종속성 보존

: 이상 현상 방지보다는 종속성 보존이 더 중요하기 때문에,

보이스-코드 정규화할 시에 종속성 보존이 안된다면 3차 정규형을 택한다.

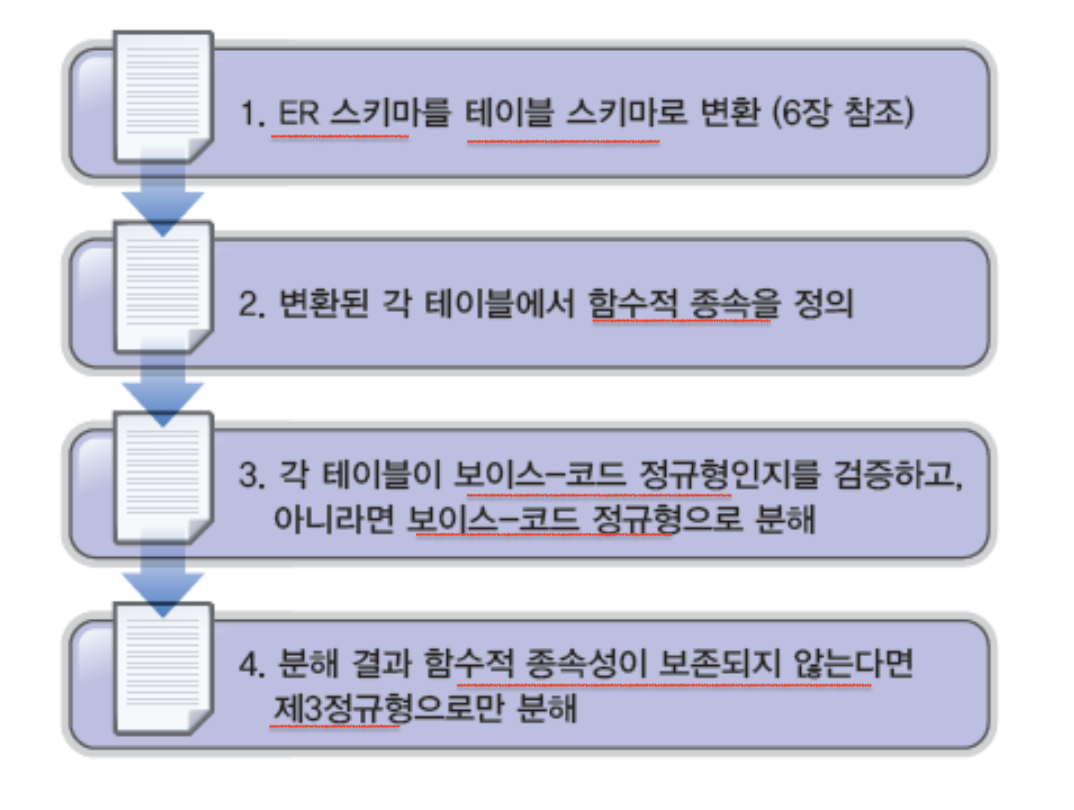

< 정규형을 감안한 논리적 설계 과정 >

논리적 설계 단계에서 데이터 중복 문제는 테이블을 분해함으로써 해결이 가능하다.

이 때, 데이터 중복의 발생 여부를 파악하는 데에 사용되는 것이 '함수적 종속'이다.

1. 함수적 종속이란?

: 무결성 제약의 한 종류로, 테이블 내 필드 값들 사이의 관계성을 표현한다.

< 정의 >

테이블 R에서 필드 X값이 동일한 임의의 레코드에 대해 필드 Y의 값도 동일하다면 "Y는 X에 함수적으로 종속된다"고 한다.

X -> Y (결정자, 종속자)

라고 표현한다.

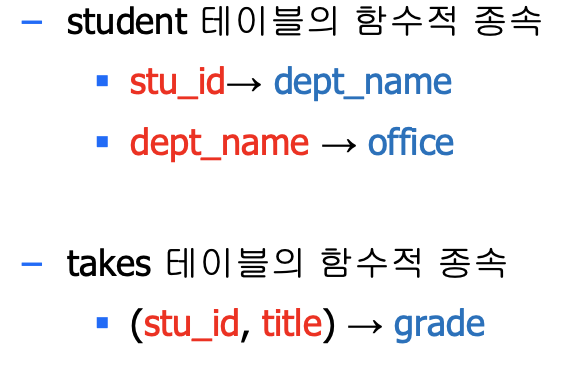

ex)

2. 함수적 종속의 특징

: 다대일 또는 일대일 관계이다.

: 결정자 또는 종속자가 두 개 이상의 필드를 구성할 수도 있다.

: 기본키가 있으면 다른 필드들이 기본키에 함수적으로 종속된다.

1) 포함 규칙

ex) (A, B) -> A

2) 분해 규칙

(A, B) -> C 가 성립한다고 해서, A->C, A->B 가 만족되지는 않음

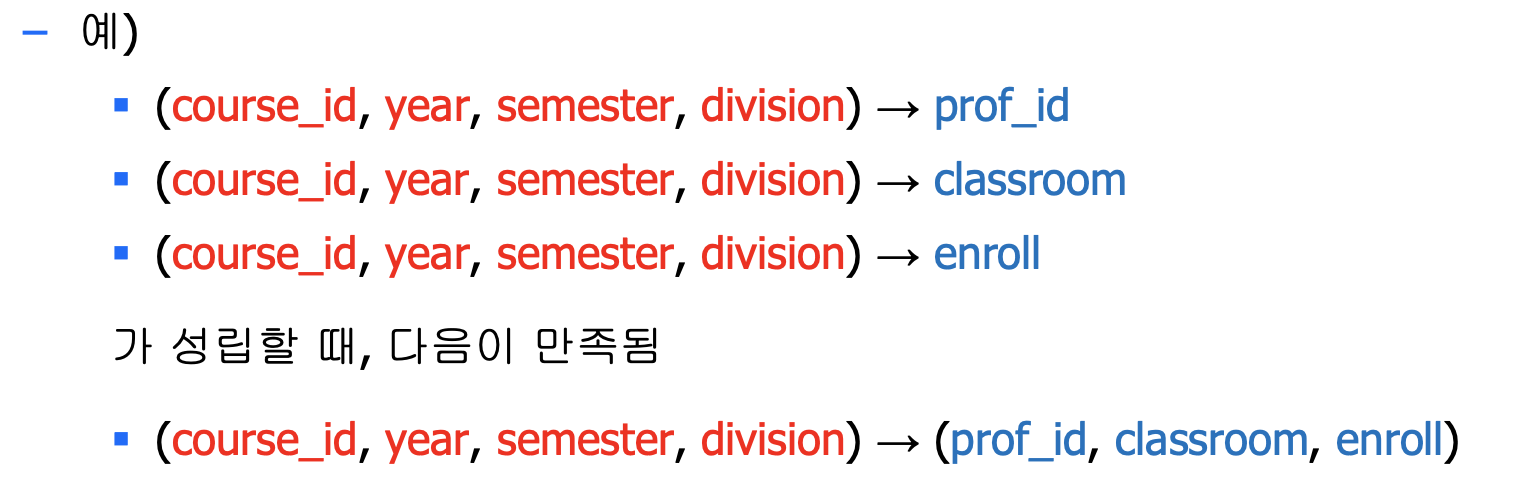

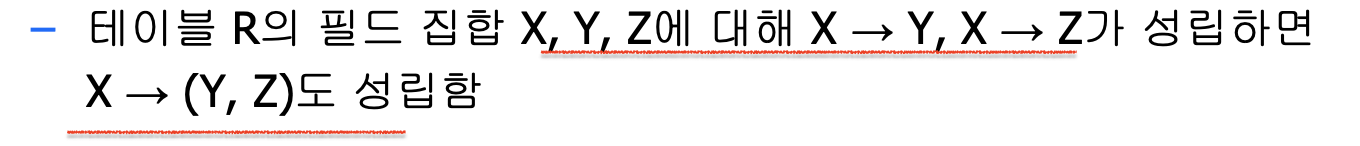

3) 합성 규칙

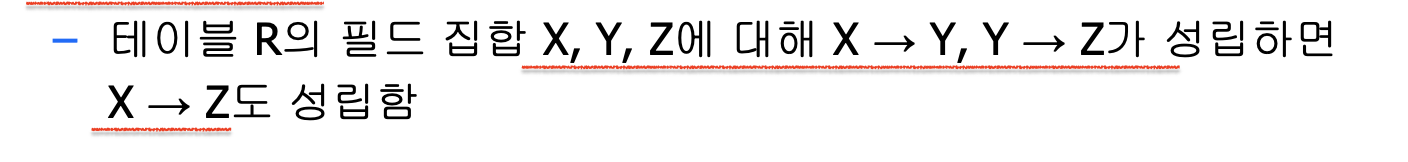

4) 이행 규칙

3. 키와 함수적 종속의 관계

: 테이블의 모든 필드는 키(수퍼키포함)에 함수적으로 종속된다. 즉, 함수적 종속은 수퍼키의 개념을 일반화한 것이다.

4. 함수적 종속의 유지 방법

: 기본키가 아닌 필드에 대해서는 DBMS가 함수적 종속을 보장해주지 않는다.

: 따라서 이러한 문제가 발생하지 않도록 테이블을 정의해야 한다.  =>  정규화

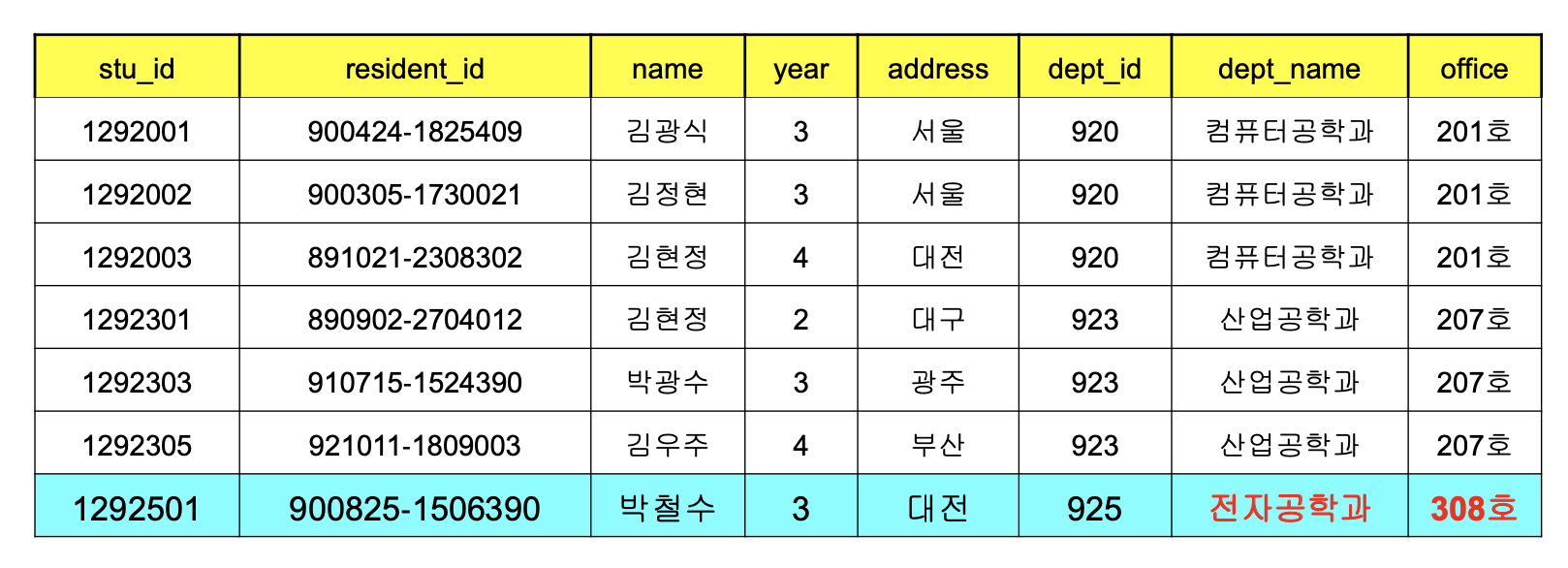

5. 데이터의 중복

: 논리적 설계 결과에서 하나의 테이블에 하나의 필드에서 데이터 중복 현상 발생 가능하다.

-> 이는 < 삽입 이상, 삭제 이상, 수정 이상 > 의 이상현상을 발생시킨다.

1) 삽입 이상

: 데이터를 삽입할 수 없거나, 원치 않는 데이터를 삽입

ex_) 새로운 학과 정보,  ('930', '물리학과', '301호') 데이터를 넣으려면 ?

-> stu_id는 기본키이므로 null값이 허용되지 않는다.

이처럼 새로운 학과 정보를 넣고 싶은데 다른 정보들이 더 필요하다면 데이터를 삽입할 수 없다.

2) 삭제 이상

: 삭제하지 말아야 하는 정보까지 함께 삭제하는 현상

ex) 학번이 '1292501' 인 학생 정보를 삭제할 경우,

-> '전자공학과'에 대한 정보도 사라지게 된다.

3) 수정 이상

: 중복된 정보의 일부만 수정하여 정보의 불일치가 발생하는 현상

ex) '컴퓨터공학과'의 office를 211호로 변경하고자 할 때,

-> 한 레코드만 수정하면 정보의 불일치가 발생한다.

4) 해결 방안

정규화 !

student 테이블에서 학과 정보를 분리하여 department 테이블을 생성한다.

-> dept_id 필드를 외래키로 설정하여 학과 정보 연결

0. 논리적 설계

: ERD로부터 테이블 스키마 생성 !

1. 강성 개체집합의 변환

하나의 강성 개체집합 -> 하나의 테이블

강성 개체집합의 속성 -> 테이블의 필드

* 테이블의 기본키는 개체집합의 기본키를 그대로 사용한다.

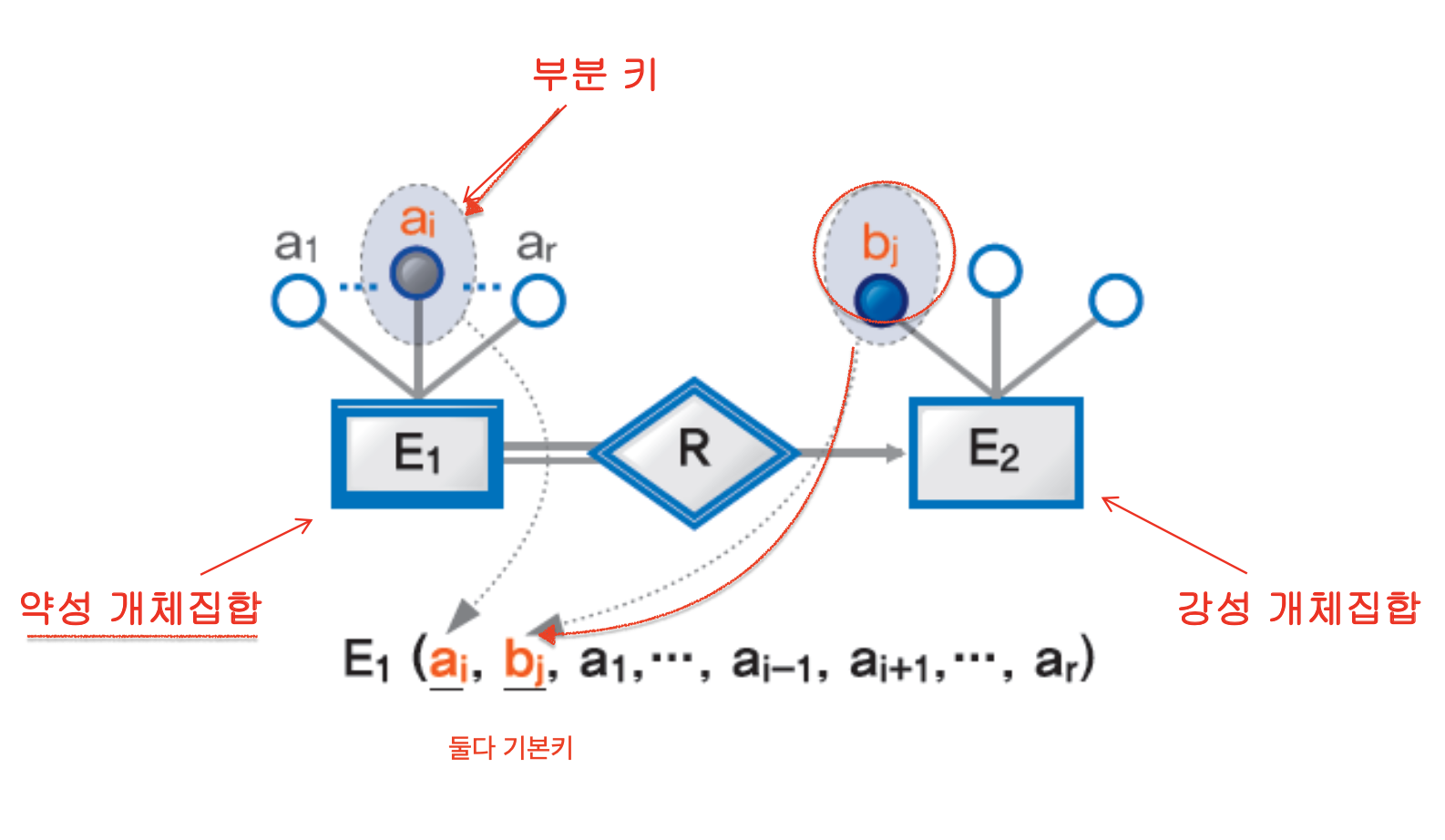

2. 약성 개체집합의 변환

테이블의 기본키 : 약성 개체집합의 부분키 + 대응되는 강성 개체집합의 기본키

3. 관계집합의 변환

: 연결되어 있는 개체집합의 기본키들을 테이블의 기본키로 설정한다.

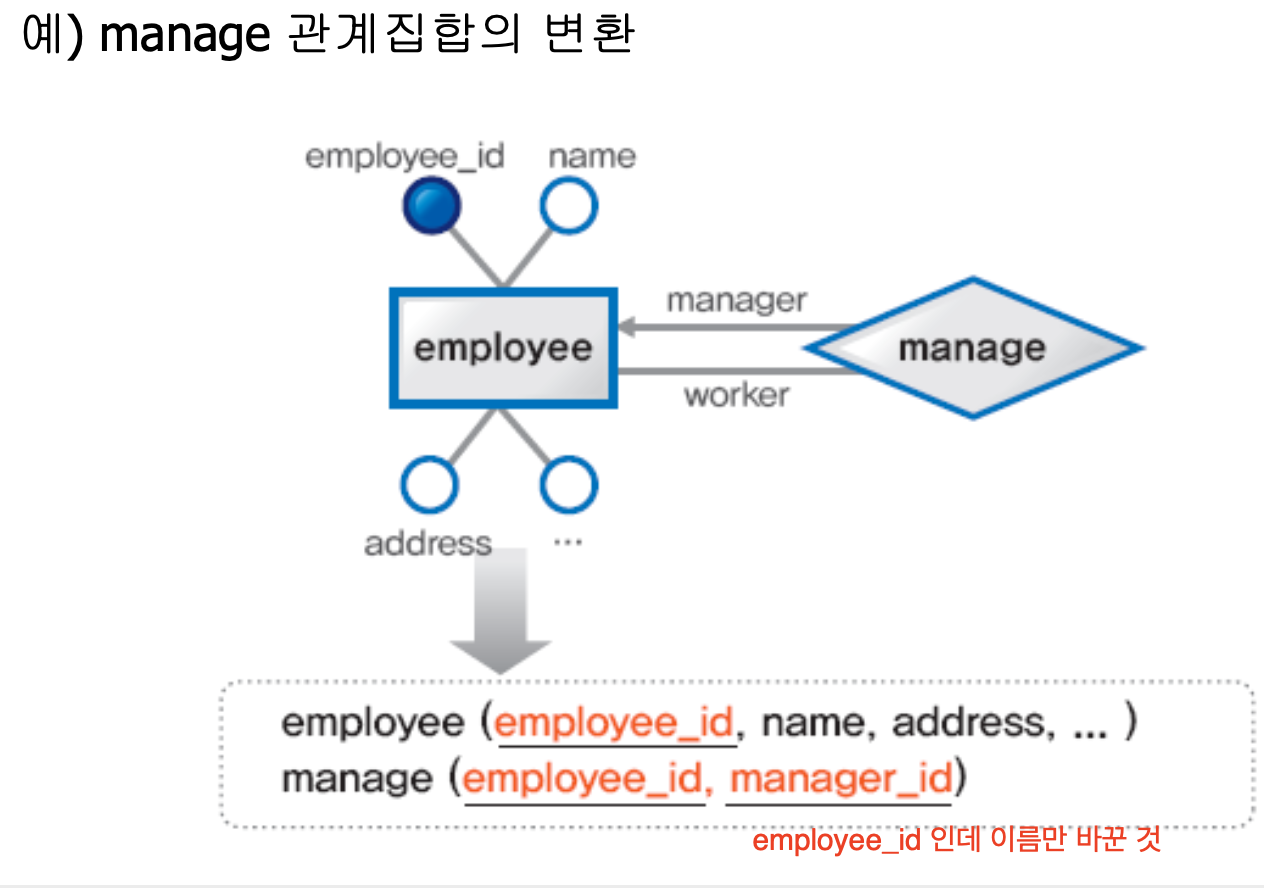

4. 자기연관 관계집합의 변환

: 개체집합의 기본키를 테이블의 기본키로 사용하되, 역할의 의미에 맞게 이름을 변경하여 한번 더 써준다.

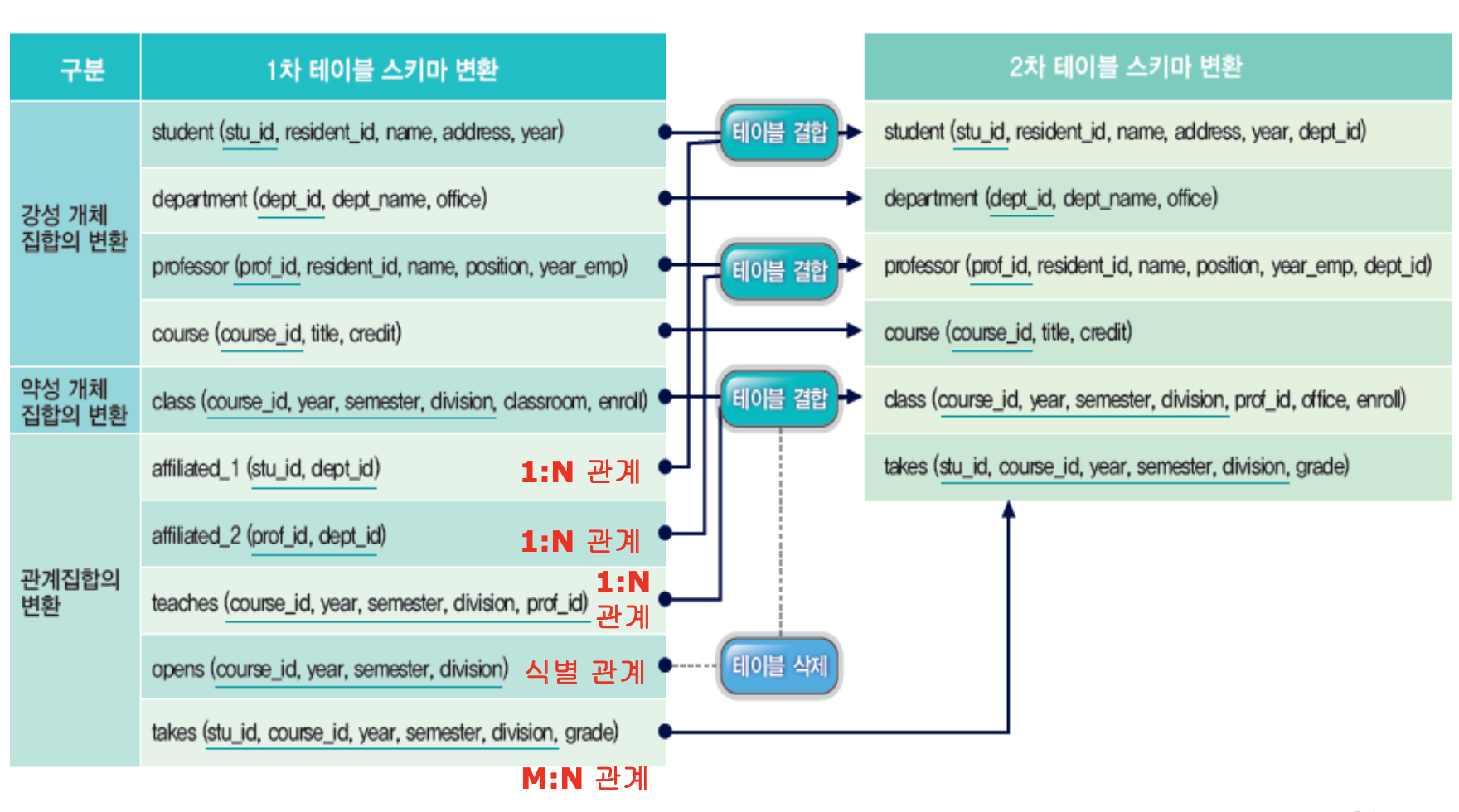

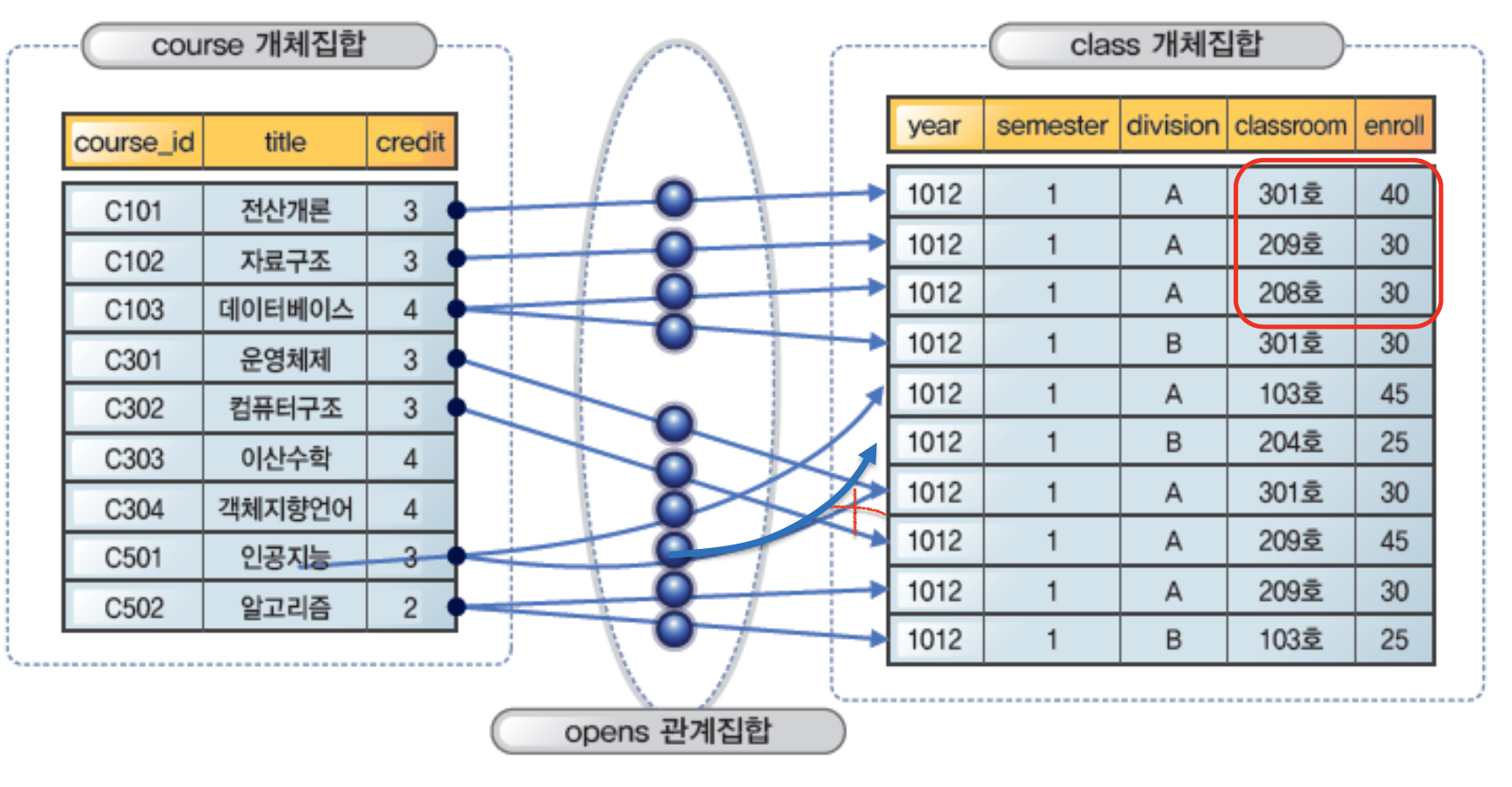

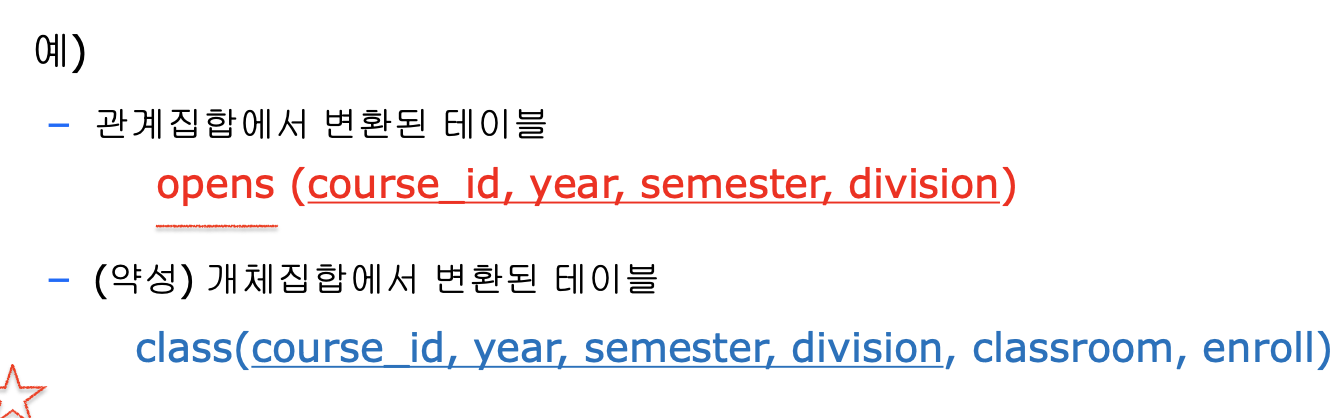

5. 테이블의 중복과 결합

: 관계집합에서 변환된 테이블의 모든 속성이 개체집합의 속성과 중복될 때, 관계집합 테이블을 생략할 수 있다.

-> opens 테이블 생략 가능 !

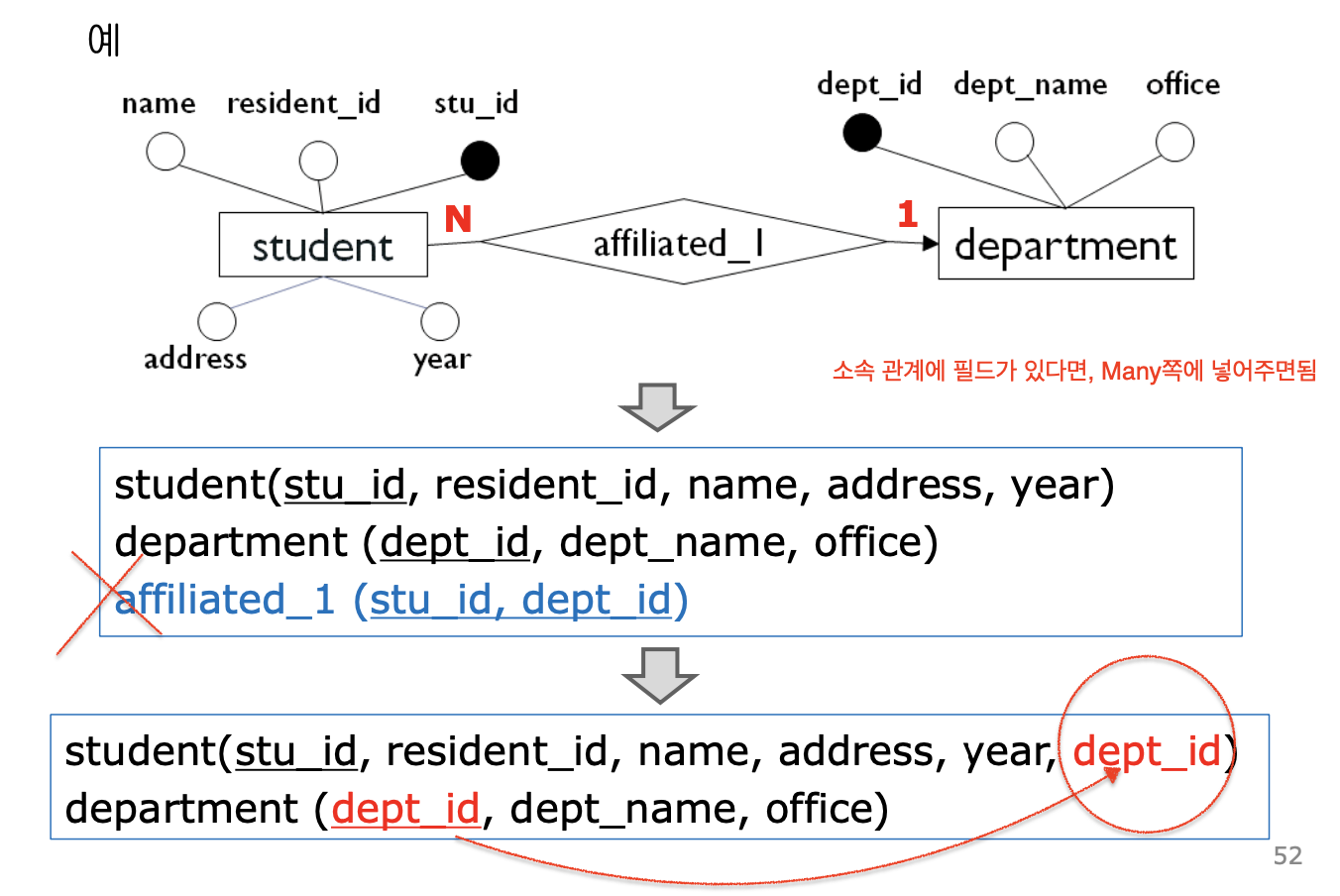

*** 1 : N 관계에서는

- 관계 테이블 만들 필요가 없다

- 1 에 해당하는 개체집합의 기본키를 N에 해당하는 개체집합의 테이블의 외래키로 추가한다.

- 만약 관계집합에서 필드가 있다면, N에 해당하는 개체집합 테이블에 추가해준다.

M : N 관계에서는

- 관계 테이블이 독립적으로 존재해야 한다.

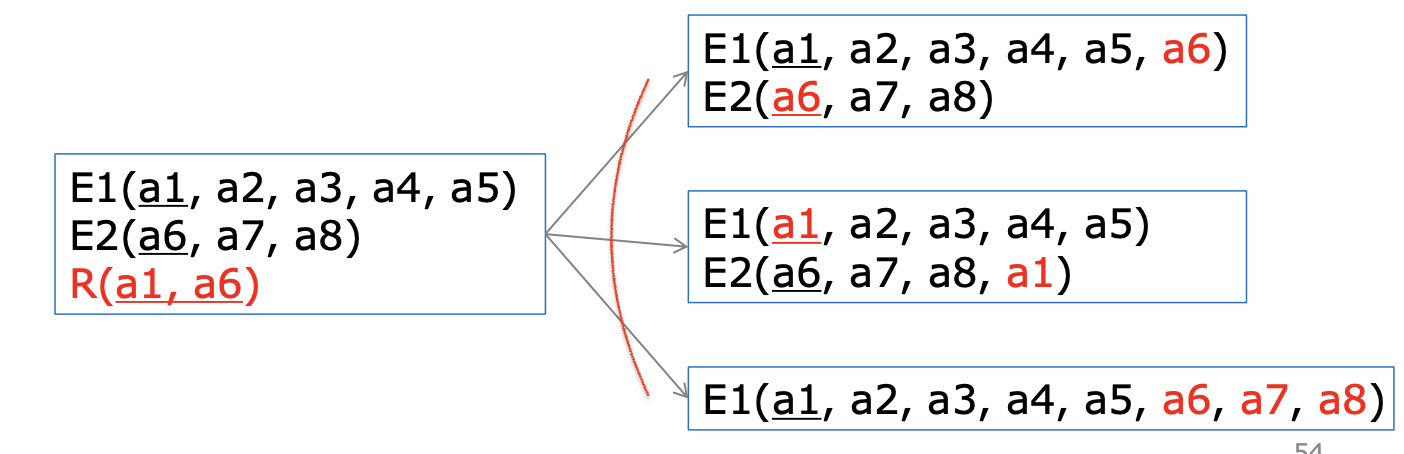

1 : 1 관계에서는

6. 다중값 속성의 변환

7. 복합 속성의 변환

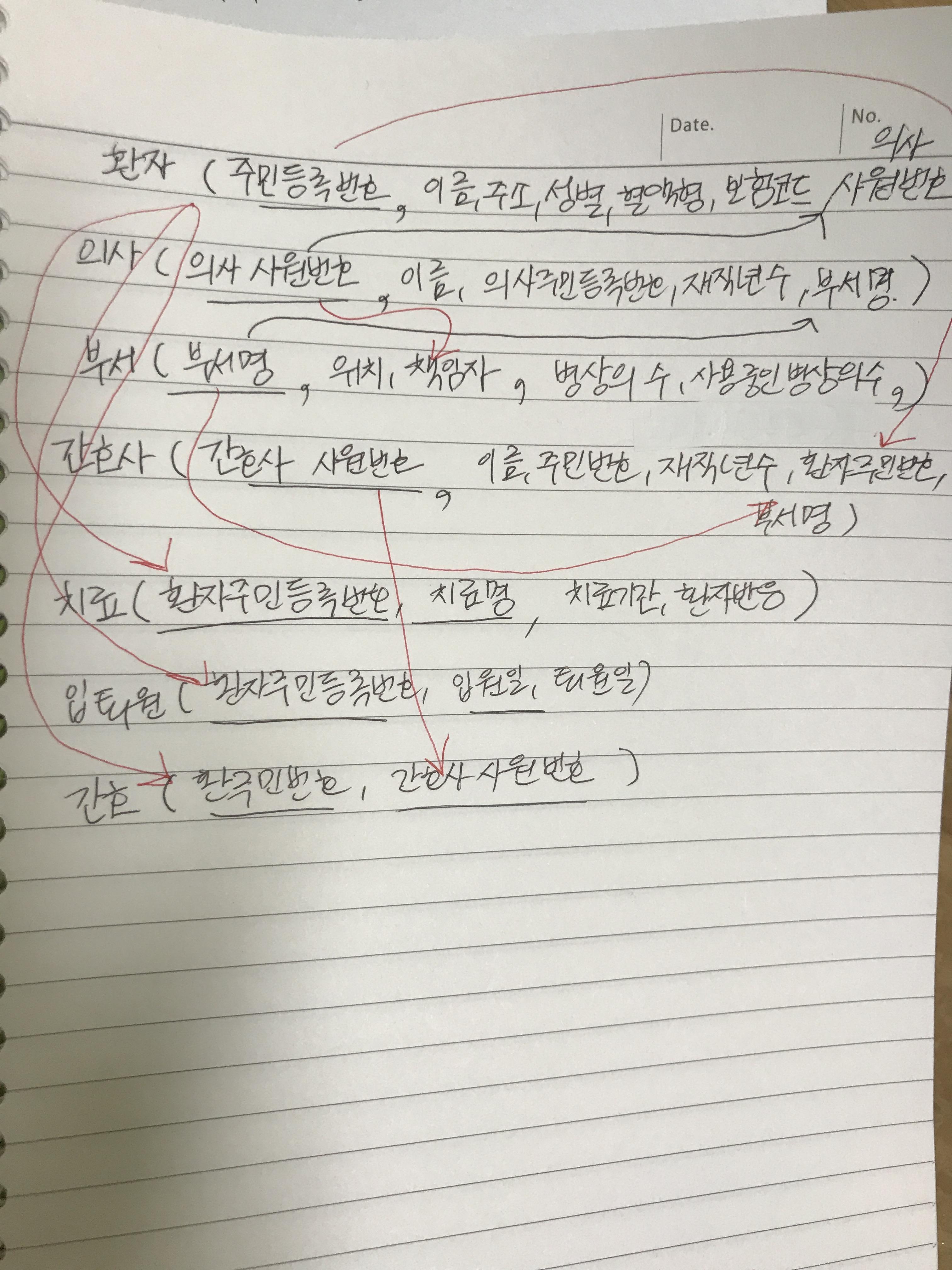

8. 논리적 설계 실습  1 !

논리적 설계 실습  2 !

1. 개체(Entity) : 현실 세계에서 물리적 / 추상적으로 존재하는 실체

2. 개체집합 : 동일한 특성을 갖는 개체들의 모임

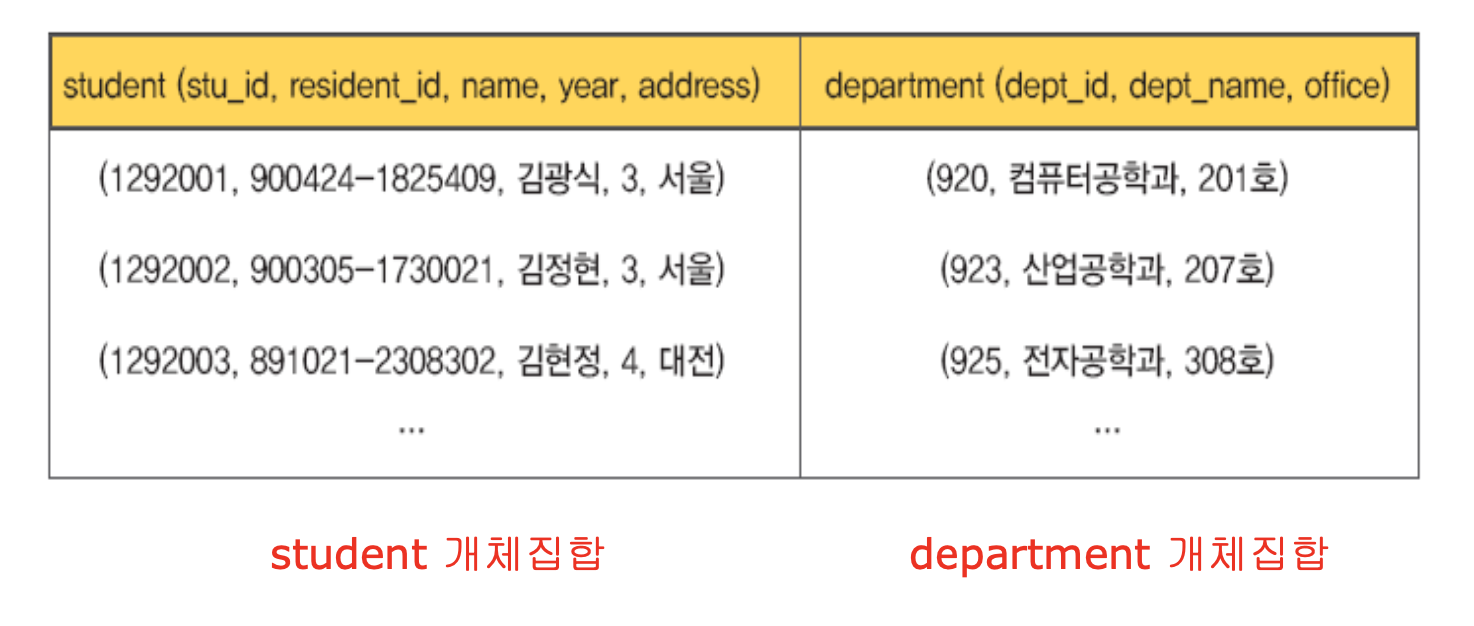

ex)

3. 속성(Attribute) : 개체의 특성, 관계형 데이터 모델의 필드와 같은 개념

** 필드와 속성의 차이점

1) 필드(관계형 데이터 모델) : 원자값만 허용됨

2) 속성(개체관계 모델) : 다중값 속성(하나의 속성이 여러 개의 값을 가질 수 있음), 복합 속성(하나의 속성이 여러 개의 속성으로 구성됨)

다중값 속성 -> family_member 속성에는 여러 가족의 이름이 포함됨

복합 속성 -> address 속성은 세부적으로 (district, city, street) 로 구성됨

4. 관계(relationship)

: 개체 간의 대응성을 표현

5. 관계집합

ex) 소속(affiliated) 이라는 관계로 이어진 집합

1) 관계집합의 속성

: 개체집합에서 정의하는 것보다 두 개체집합의 관계에서 도출되는 속성일 때

ex) 학생이 학과에 소속되기 시작한 날짜 -> '소속' 관계집합의 속성으로 정의

2) 관계집합의 차수

: 관계집합에 참여하는 개체집합의 개수

- 이진관계: 두 개체집합 사이에 정의된 관계집합

ex) 학생 - 학과의 소속관계

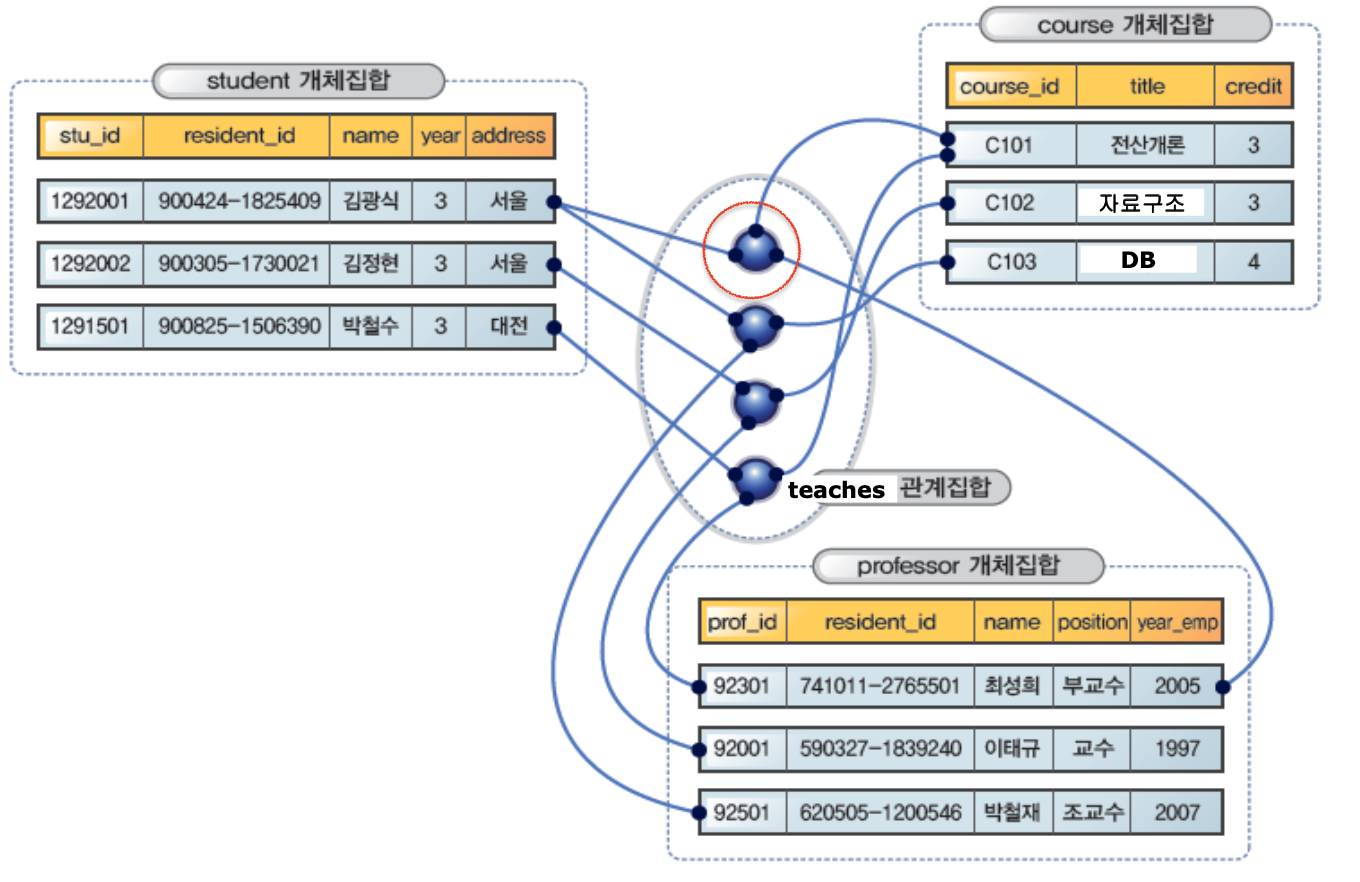

- 삼진관계 : 세 개체집합 사이에 정의된 관계집합

ex) 학생 - 과목 - 교수의 수강 / 강의 관계

3) 관계의 대응수(mapping cardinality)

: 관계집합에서 각 개체들이 참여할 수 있는 대응의 개수

ex) 각 학생은 하나의 학과에만 소속될 수 있다. (N : 1)

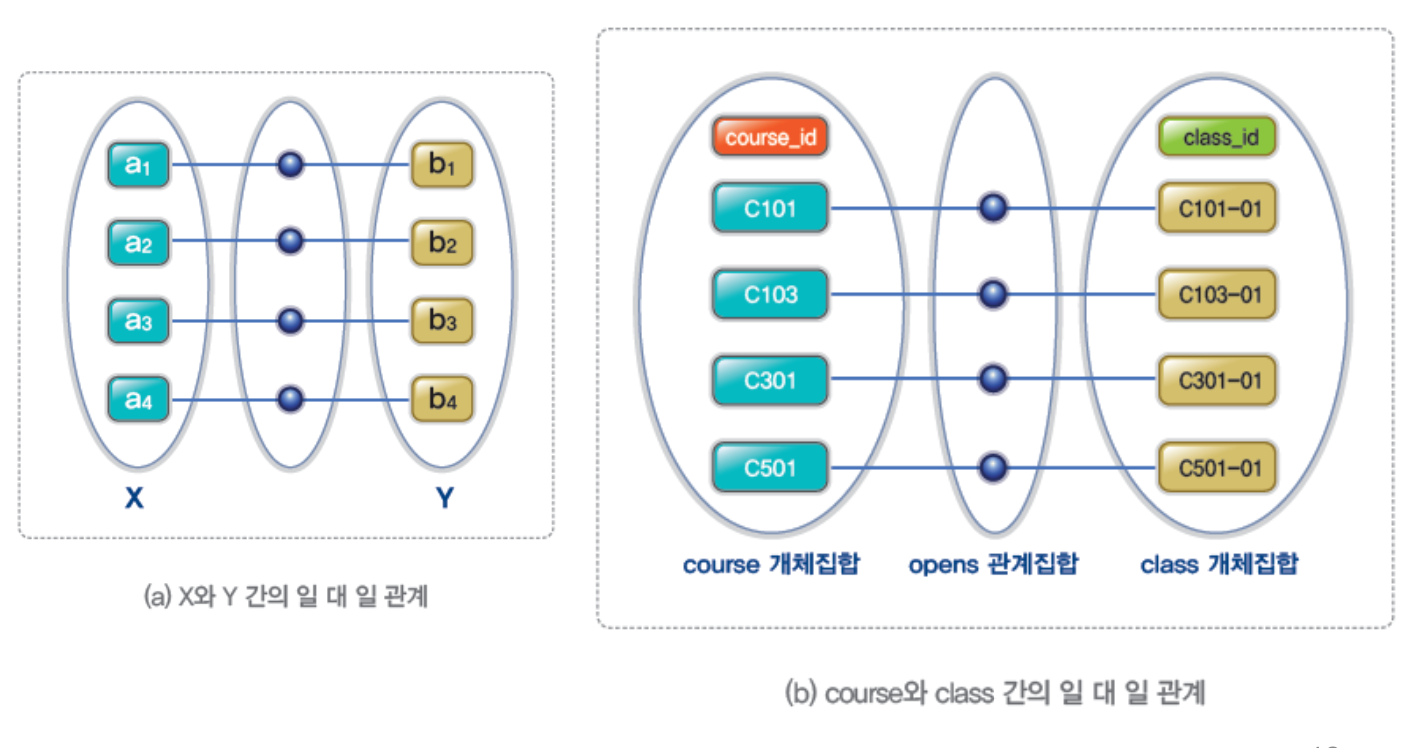

- 일대일 대응수 (1:1)

: x->y, y->x 함수이다. (x->y 에서 x에 따른 y가 하나로 수렴하기 때문에)

ex) 각 과목(course)의 강좌(class)를 하나씩만 개설할 수 있을 때

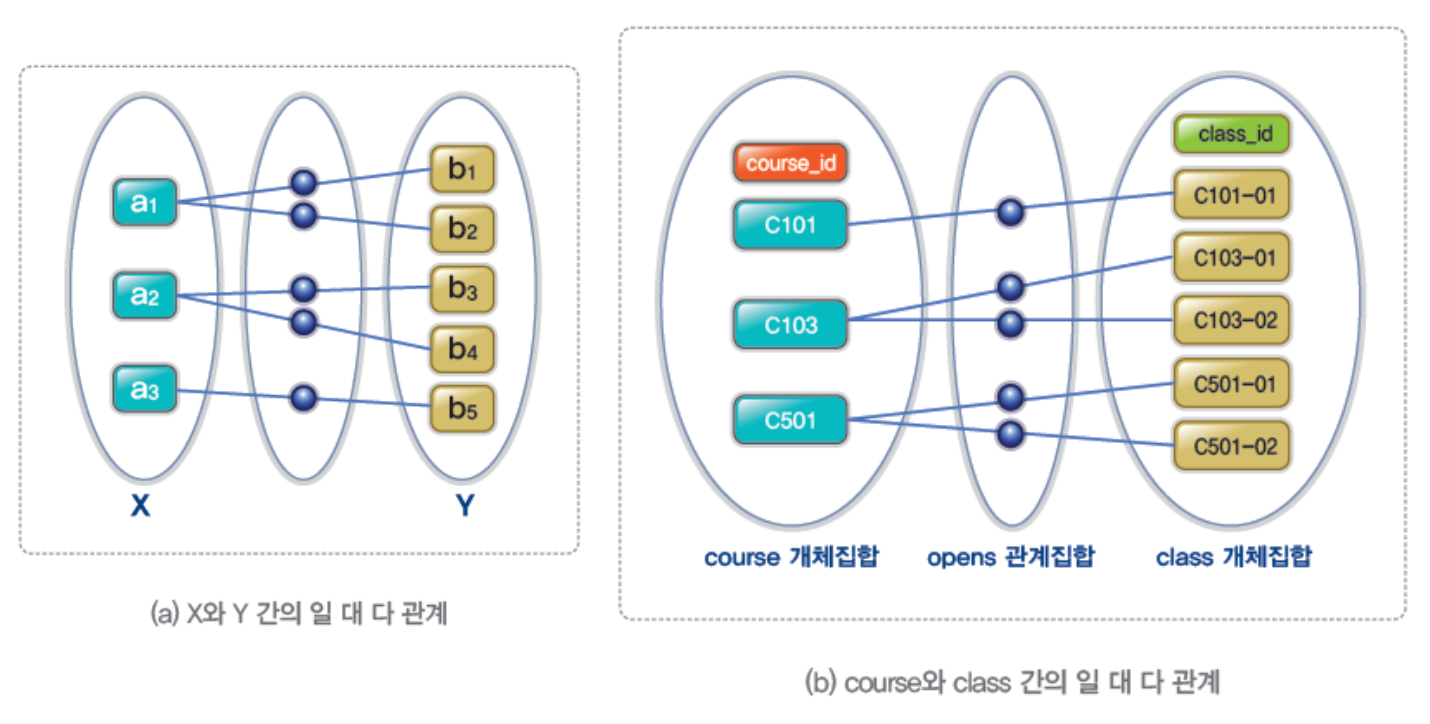

- 일대다 대응수 (1:N or N:1)

: y->x 함수이다.

ex) 각 과목(course)에 대해 여러 강좌(class)를 개설할 수 있다고 가정할 때

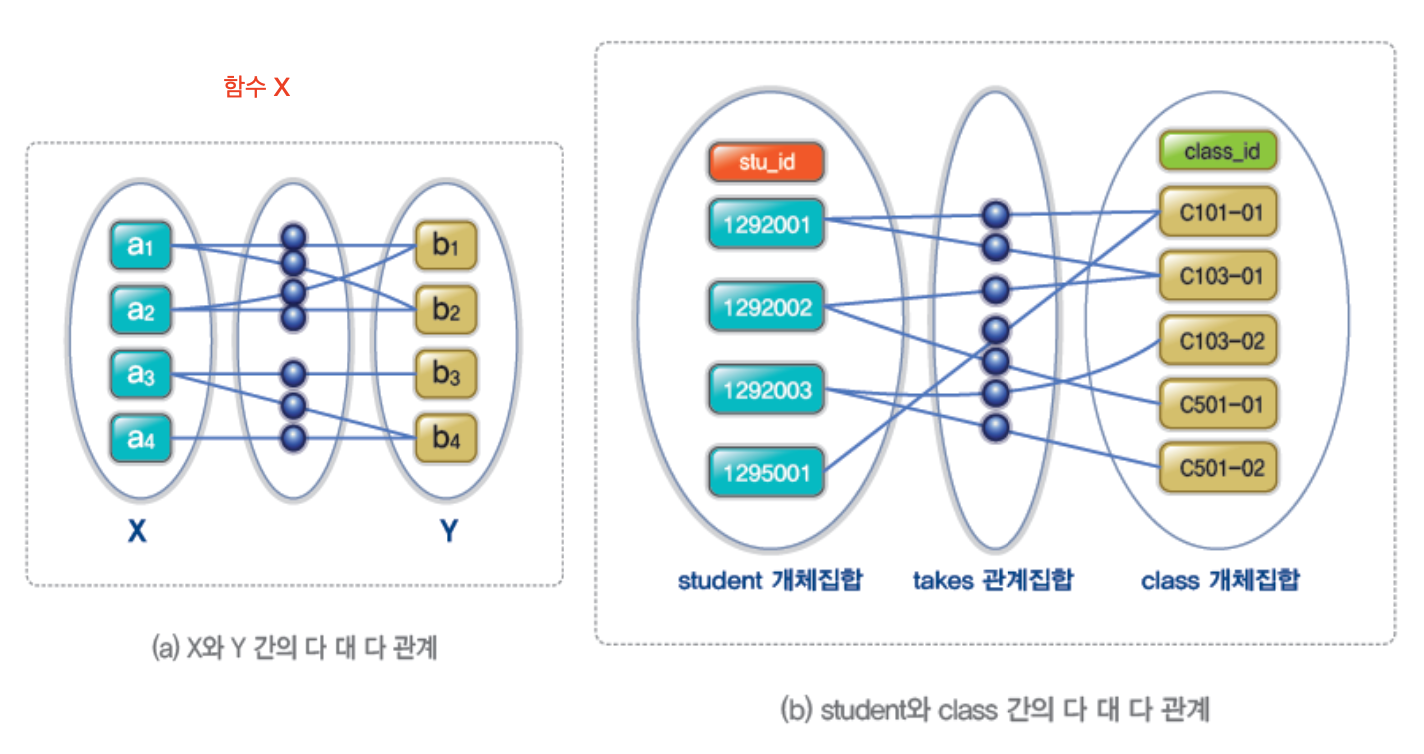

- 다대다 대응수 (M:N)

: 어느 쪽으로도 함수 관계가 성립하지 않는다.

ex) 여러 학생과 여러 강좌가 있을 수 있을 때

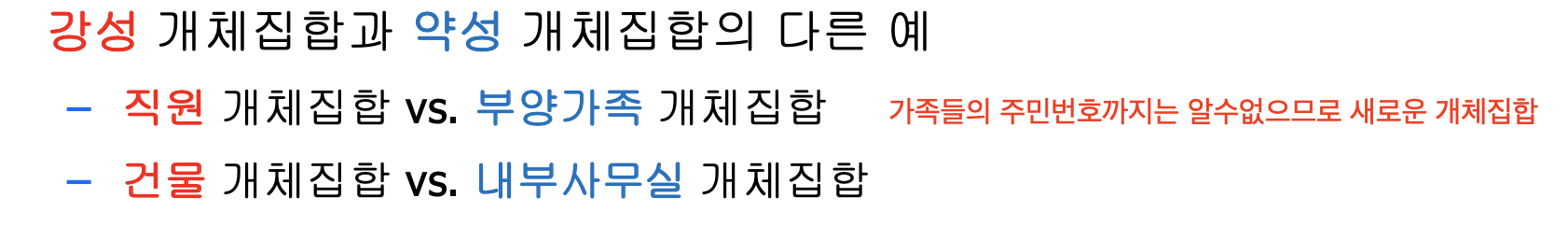

4) 약성 개체집합 vs 강성 개체집합

- 강성 개체집합 : 기본키 형성에 필요한 모든 속성을 갖는 개체집합

ex) course 개체집합 { course_id, title, credit } -> 기본키 존재

- 약성 개체집합 : 기본키 형성에 필요한 모든 속성을 갖지 못한 개체집합

ex) class 개체집합 { year, semester, division, classroom, enroll }

-> { year, semester, divison } 이 모여도 기본키가 되지 않음, 동일 교과목(course) 내에서만 유일함

-> course 가 존재해야 그것에 대한 class 도 존재 가능하고, 식별 가능함

- 약성 개체집합은 강성 개체집합에 항상 종속된다.

즉, 약성 개체집합은 독립적으로 존재할  수 없으며, 강성 개체집합이 존재해야 존재할 수 있다.

- 식별 관계

: 강성 개체집합와 약성 개체집합 사이의 1:1 또는 1:N 관계 ( 약성 개체집합에서는 꼭 하나의 강성 집합으로 연결이 되어야 함 )

: 약성 개체집합의 모든 개체가 식별 관계에 참여해야 함

: 강성 개체집합의 일부 개체만 식별 관계에 참여함

- 약성 개체집합의 부분키

: 강성 개체집합의 기본키 + 약성 개체집합의 부분키로 구성

ex) course 와 class 예시에서, class 개체집합의 기본키는 (course_id, year, semester, divistion)

5) 부분키

: 약성 개체관계 속성 중 강성 개체집합의 특정 개체에 대해 유일한 값을 갖는 속성들의 집합 ( 구별자 라고도 함 )

ex) course 개체집합과 class 개체집합의 관계에서, { year, semester, division }은 특정 course 에 대해 유일한 값을 갖는 class 속성이다.

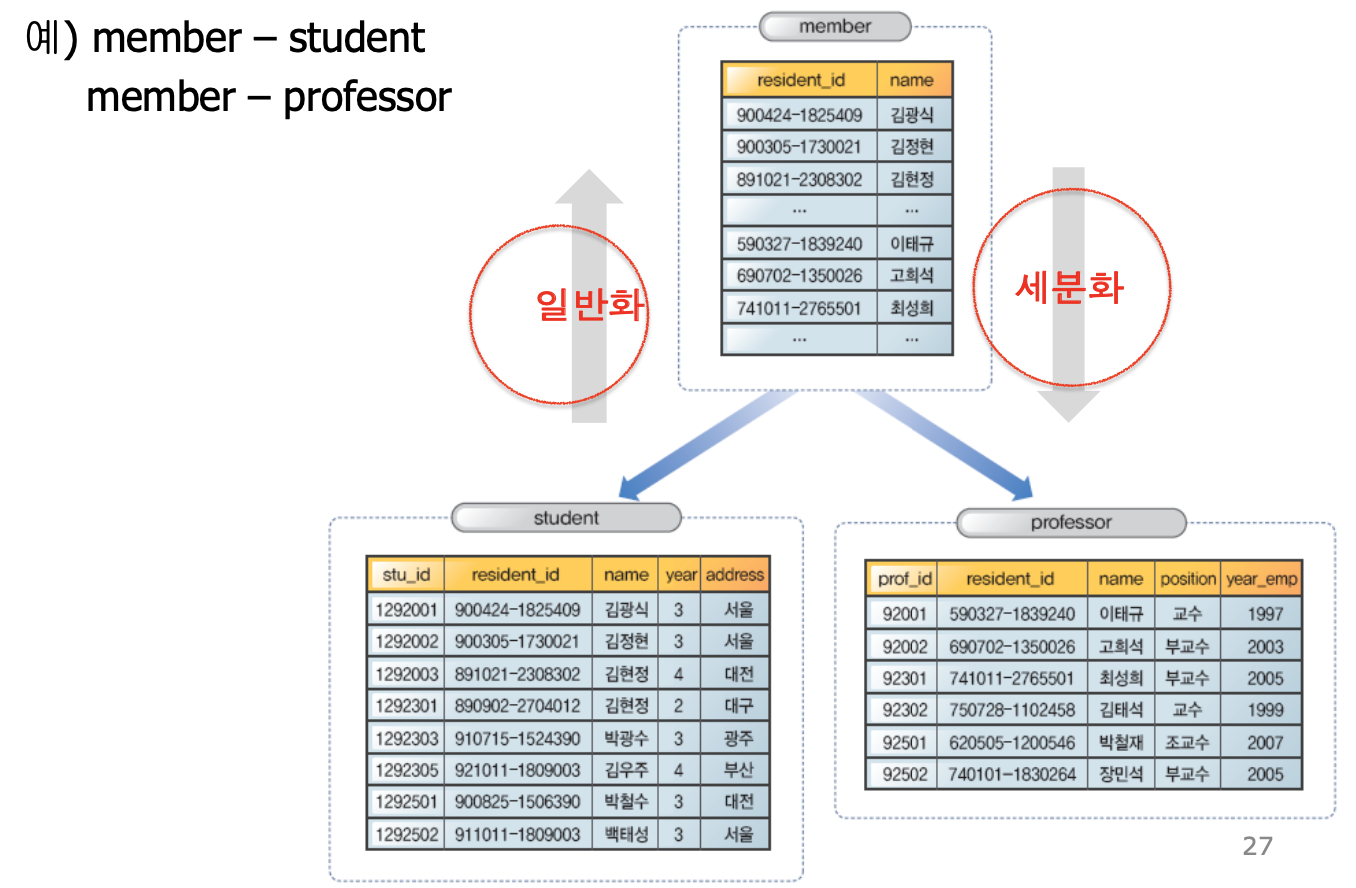

6) 일반화와 세분화

: 일반화 - 여러 개체집합의 공통적인 특징을 모아 상위 개체집합을 생성

: 세분화 - 하나의 개체집합을 여러 개의 하위 개체집합으로 분류

6. 개체관계 다이어그램(ERD)

: 개념적 설계에서 개체집합과 관계집합, 속성을 도식화한 것

: 대응 관계에서 '일'인 쪽이 화살표

1) ERD 일반 예시

2) 약성 개체집합 및 식별 관계의 표현

3) 삼진관계 ERD

4) 세 개의 이진관계 ERD

5) 자기연관관계 ERD

- 역할(role) : 관계에 참여하는 두 개체를 구분

ex) 각 직원은 자신을 관리하는 상관이 존재, but 상관도 직원 개체집합에 속함,

각 상관은 여러 명의 직원을 관리할 수 있음

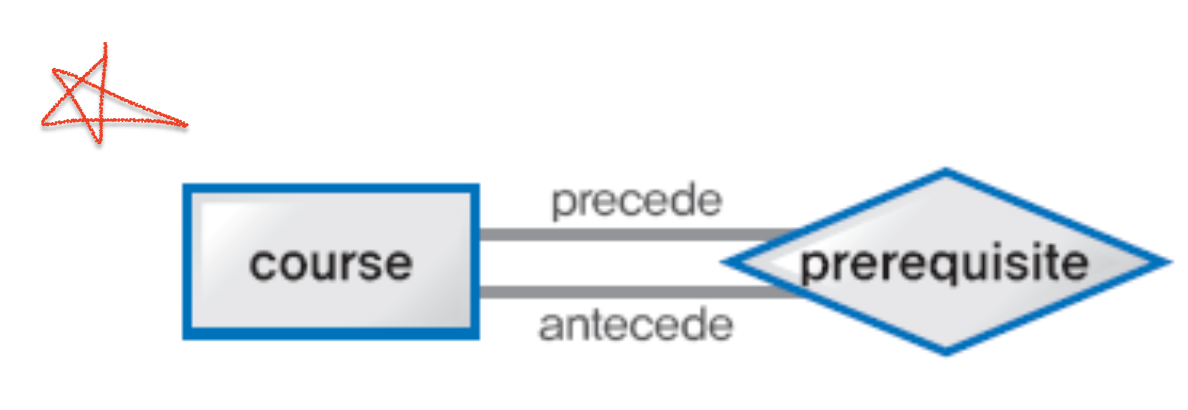

- M:N의 자기연관관계

ex) 한 과목은 여러 개의 선수 과목과 여러 개의 후수 과목을 가진다.

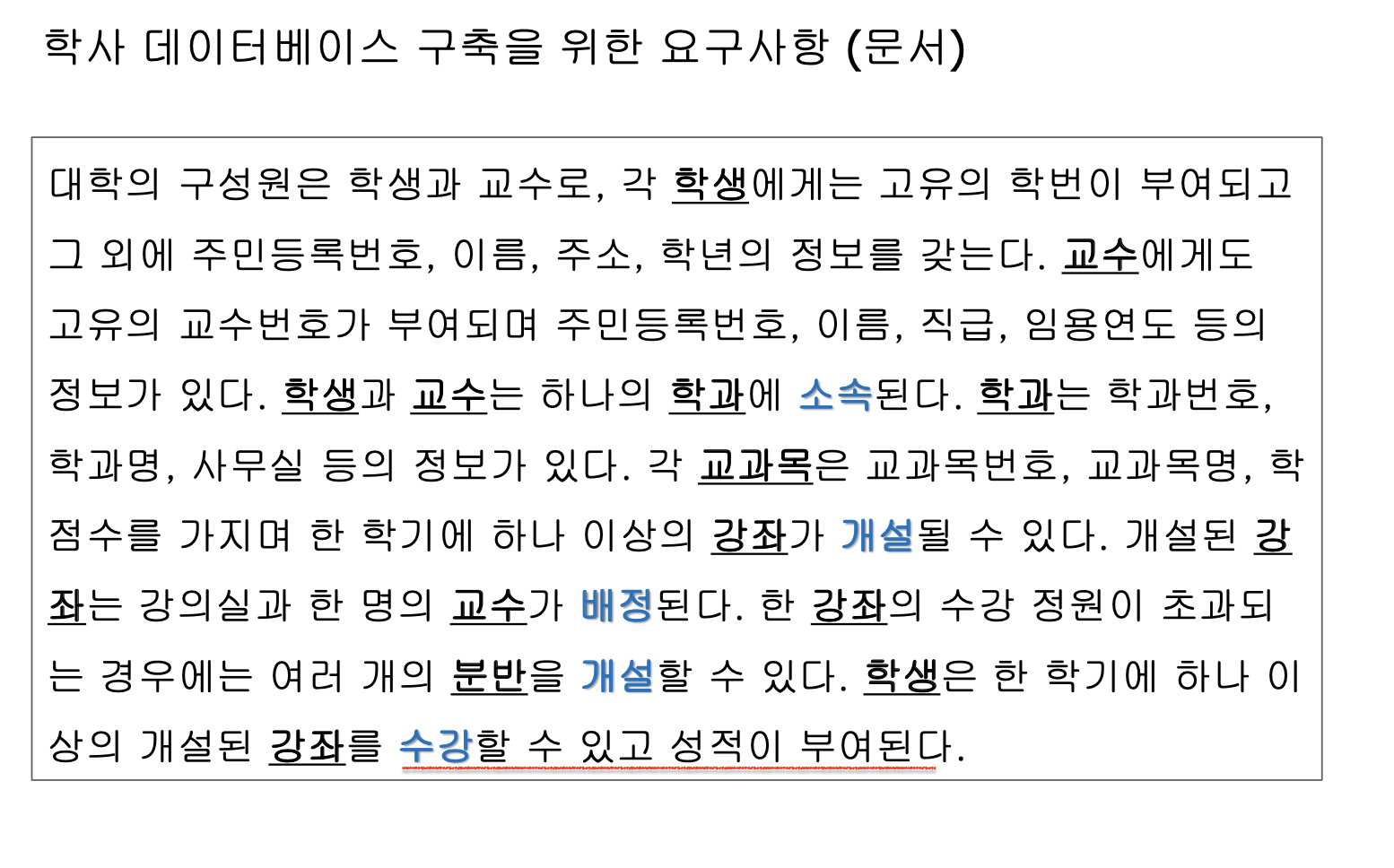

7. ERD 그려보기 실습 1 !

- 주의할 점

: year, semester, enroll에 대한 직접적인 언급이 없었는데, 필요하다고 생각이 되면 추가

: 관계 개체의 속성은 관계 하나당 생기는 속성일 때에만 설정한다.

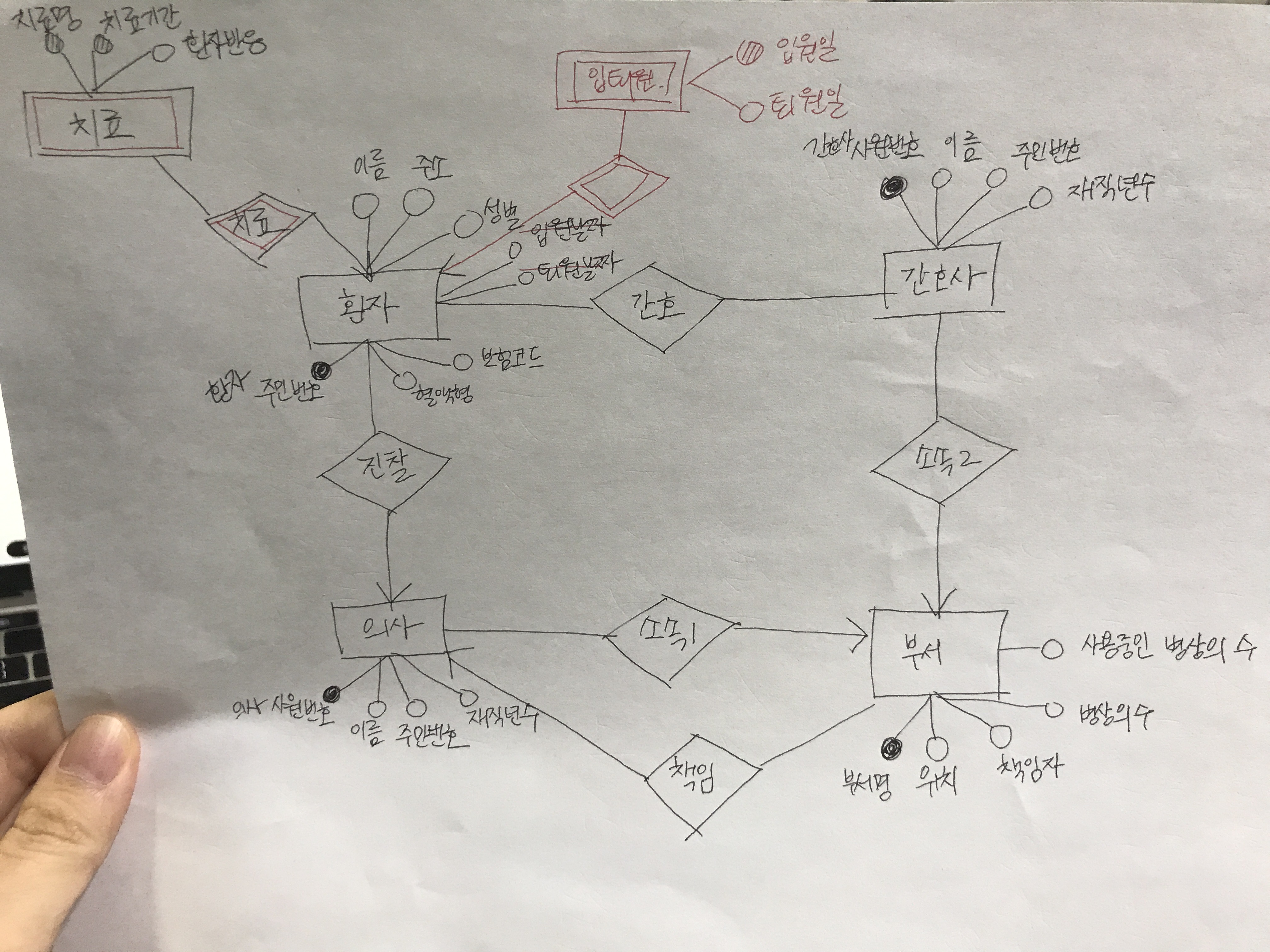

ERD 그려보기 실습 2 !

- 주의할 점

: 약성 개체집합 설정 시, 관계집합도 약성으로 표시할 것

: 새로운 개체집합 만드는 것을 두려워하지 말 것!

1. 데이터베이스 설계 단계

1) 요구사항 분석

2) 개념적 설계 -> 개념적 스키마 생성

3) 논리적 설계 -> 논리적 스키마 생성

4) 물리적 설계

2. 개념적 설계

- 개념적 스키마 : 데이터베이스에 대한 추상적인 설계도

- 대표적인 개념적 모델 : 개체관계 모델(ERD), ER Schema 라고도 함

3. 논리적 설계 : 관계형 데이터 모델

- 테이블 : 여러 데이터 도메인의 순서쌍(튜플)들의 집합

- 데이터베이스 : 테이블들의 집합

- 논리적 스키마 : 테이블 구조도

-> 개념적 설계 단계에서 생성된 ERD를 바탕으로 생성되는 테이블들의 집합

4. 물리적 설계

: 필드의 데이터 타입, 인덱스, 테이블 저장 방법 등 정의 (물리적 스키마 설계)

: 논리적 설계 단계에서 생성된 테이블 구조도에 따라 SQL create table 구문으로 각각의 테이블 생성

* 추가 고려 사항

: 인덱스 설정 여부, 기본키/외래키 설정 여부, 뷰 생성 등

5. 설계 과정에서 고려 사항

1) 충실성 : 현실 세계를 충분히 반영

2) 단순성 : 단순하고 이해하기 쉬운 구조로 표현

3) 중복의 최소화 : 저장공간의 효율적 사용, 데이터 일관성 유지

4) 제약조건의 표현
